SUJET : Golf Rallye LC5Z de Belgique

Golf Rallye LC5Z de Belgique 22 Nov 2023 16:49 #88494

  • PG35 ( david)
  • Portrait de PG35  ( david)
  • Hors ligne
  • Maître du G
  • Messages : 544
  • Remerciements reçus 76
Tu nous fais rêvé là Mathieu.... :affreux:
Juste magnifique hâte de la voir finis cette petite :yes:
Golf GTI G60 L041 3P
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique 25 Nov 2023 18:04 #88524

  • G6016V (Mathieu)
  • Portrait de G6016V (Mathieu)
  • Hors ligne
  • Maître du G
  • Messages : 709
  • Remerciements reçus 51
Merci à vous :)

La modif est comme je le voulais. Ça va le faire :)
G60 fire and ice
G60 rallye
G60 syncro
EO 16V
EO 8V
GTI 16v 20vT
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique 30 Nov 2023 20:24 #88582

  • G6016V (Mathieu)
  • Portrait de G6016V (Mathieu)
  • Hors ligne
  • Maître du G
  • Messages : 709
  • Remerciements reçus 51
Poursuite des travaux avec de nouvelles pièces ... les pistons B)

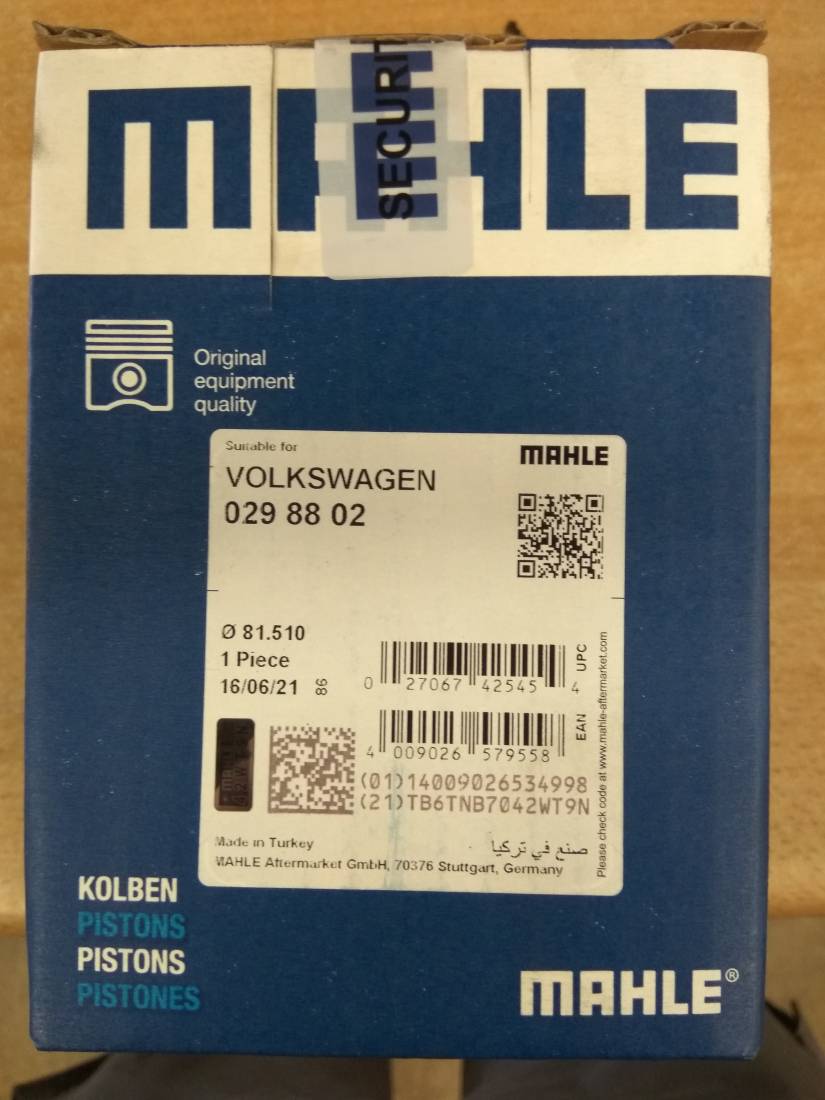

Comme ceux d'origine étaient fabriqués chez Mahle, j'ai opté pour des pitons de cette marque également.

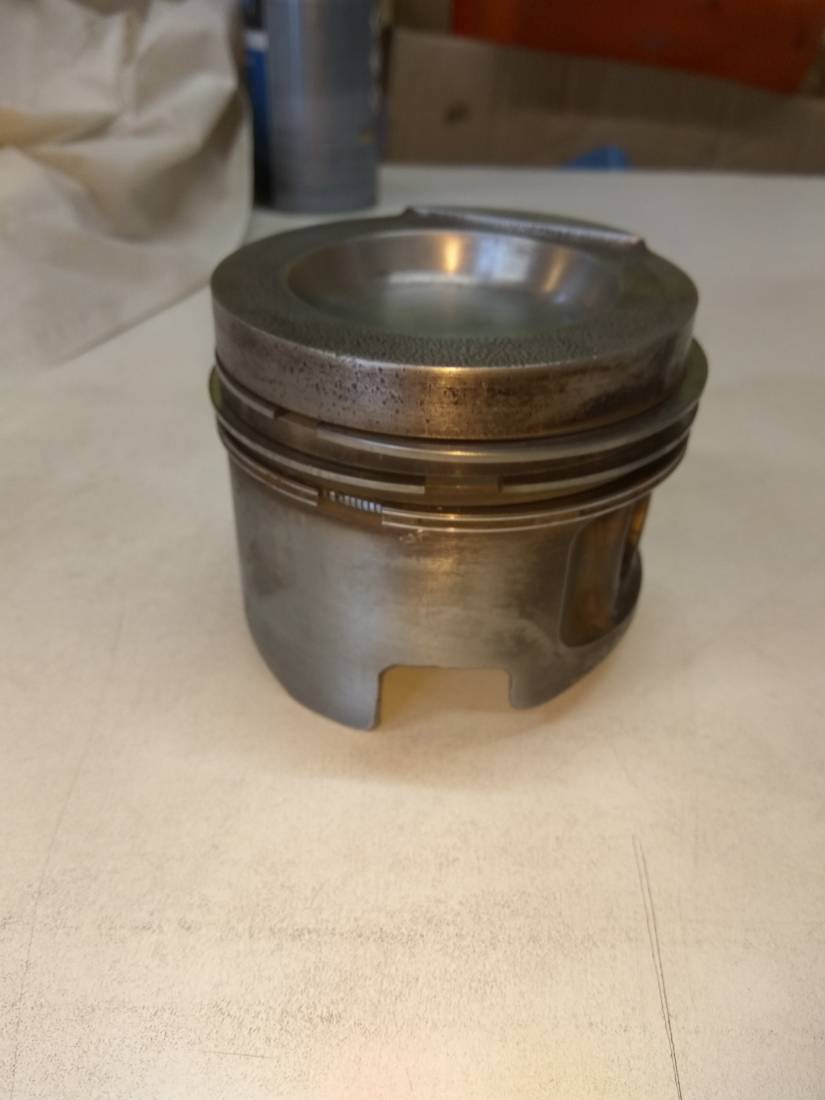

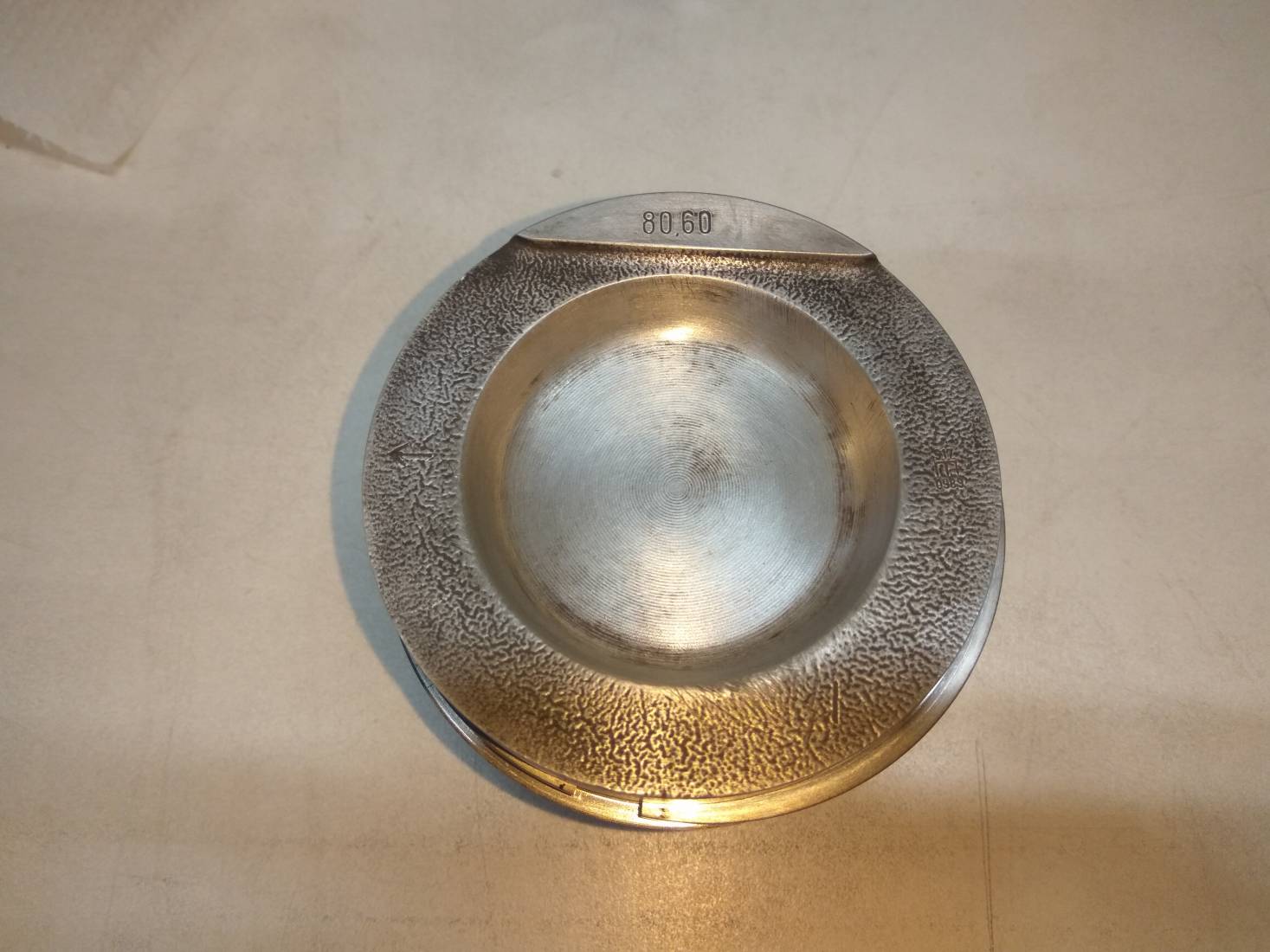

Les oem:

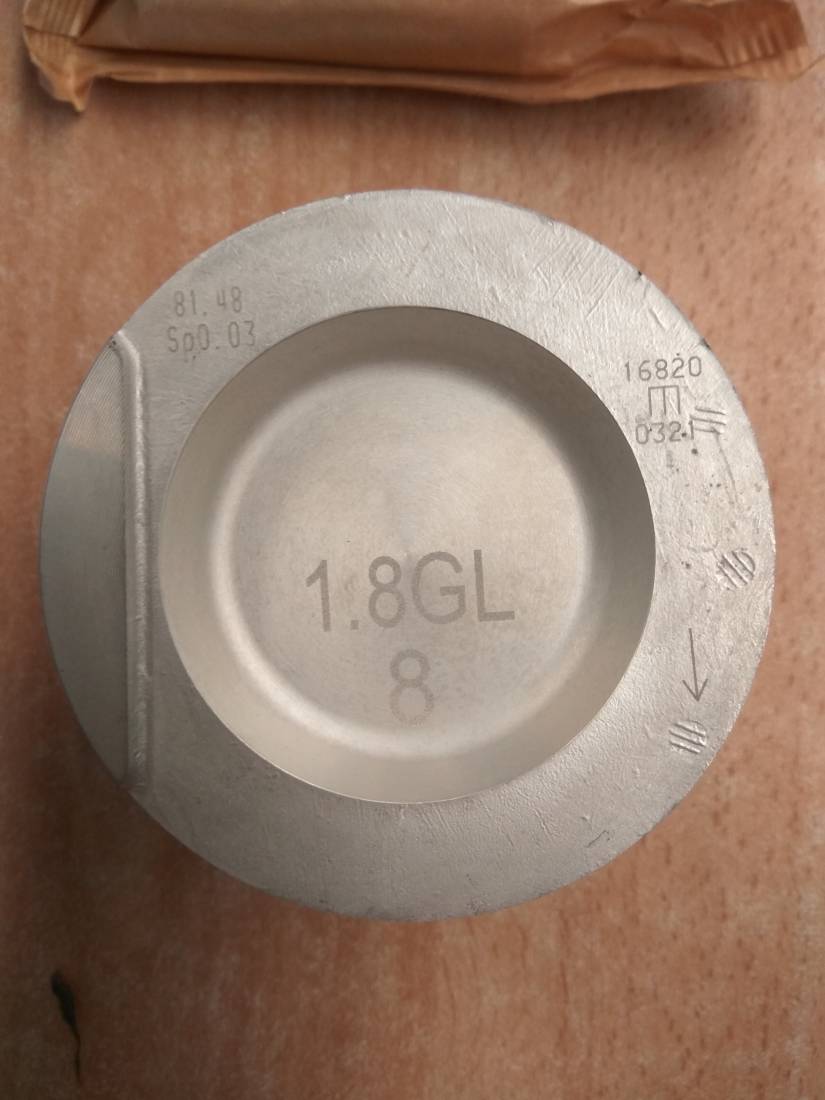

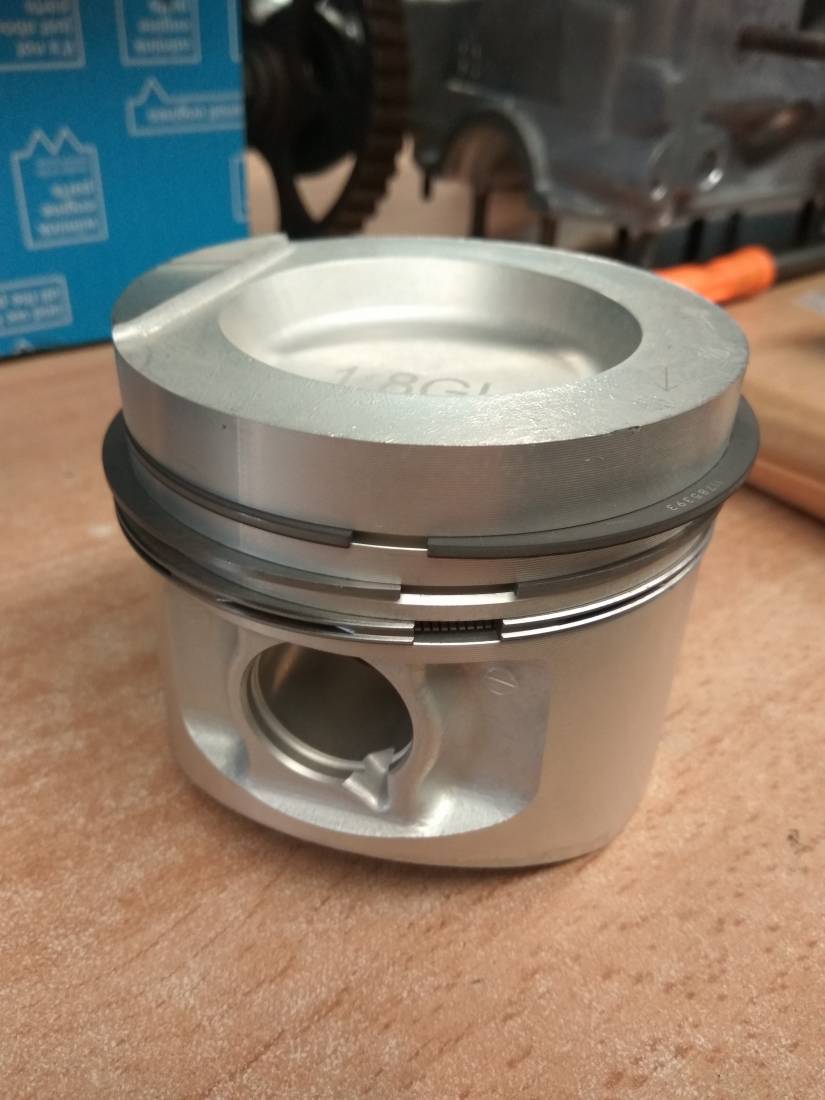

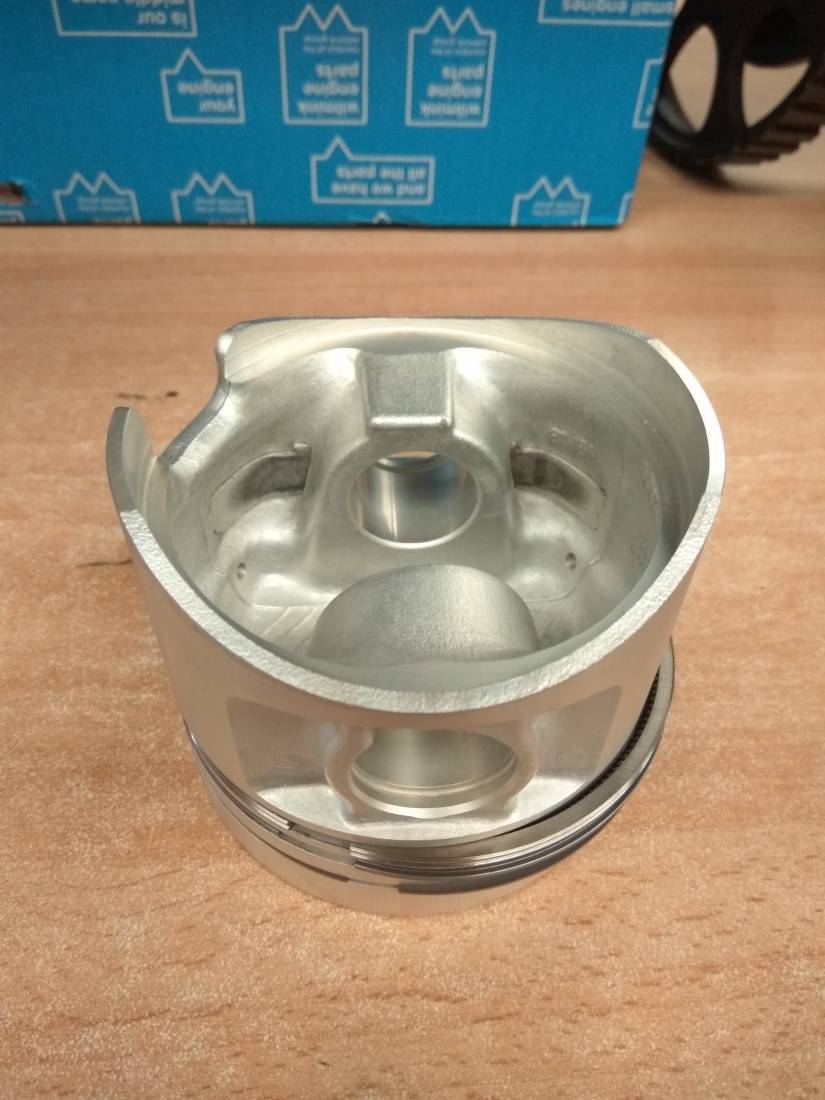

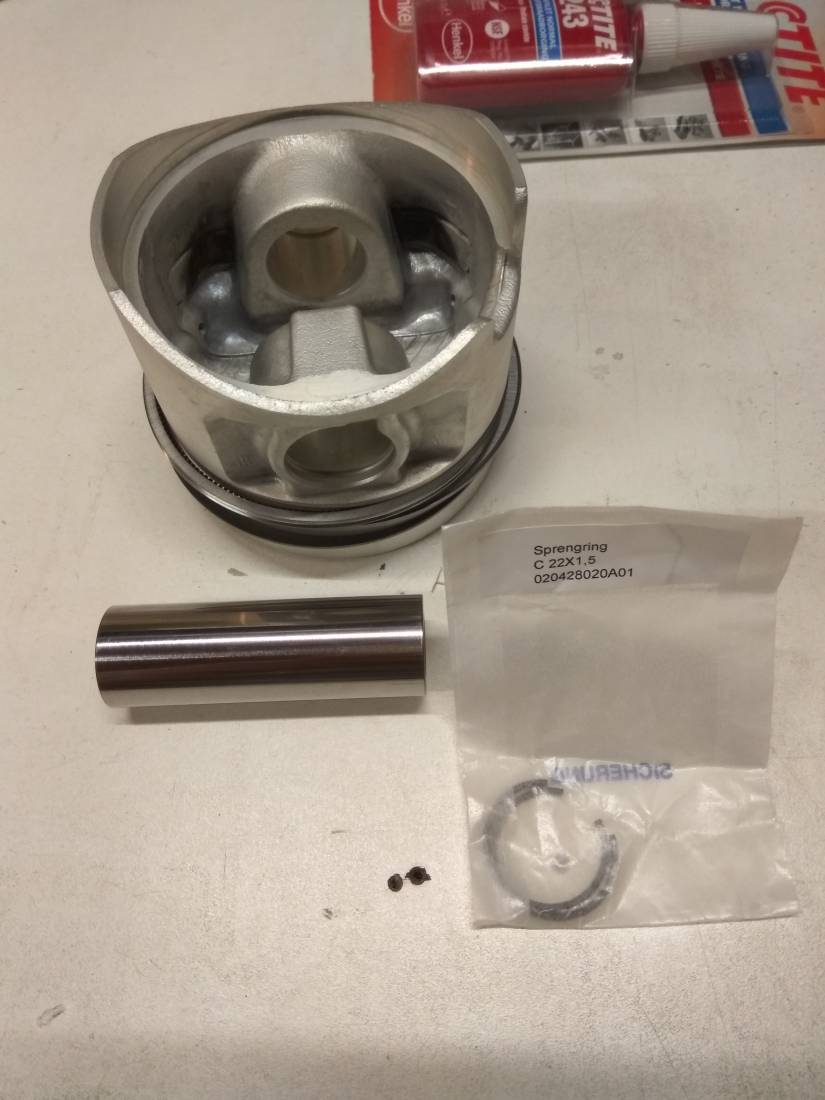

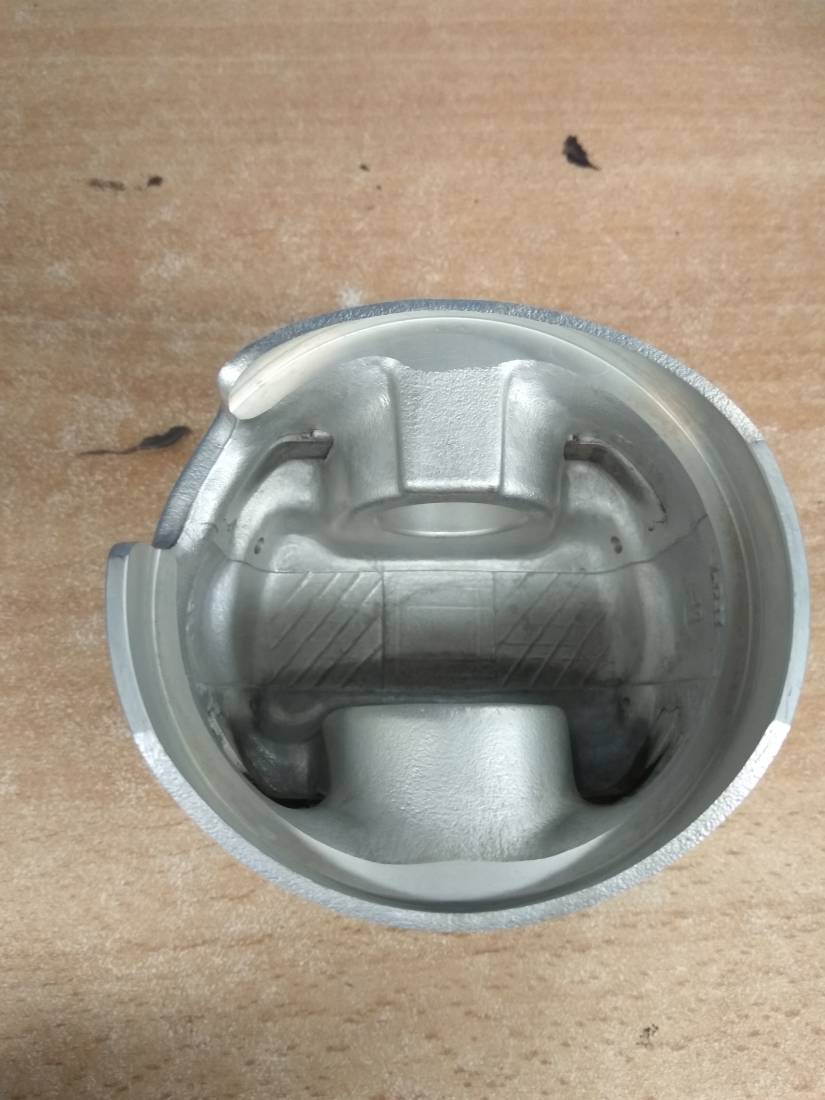

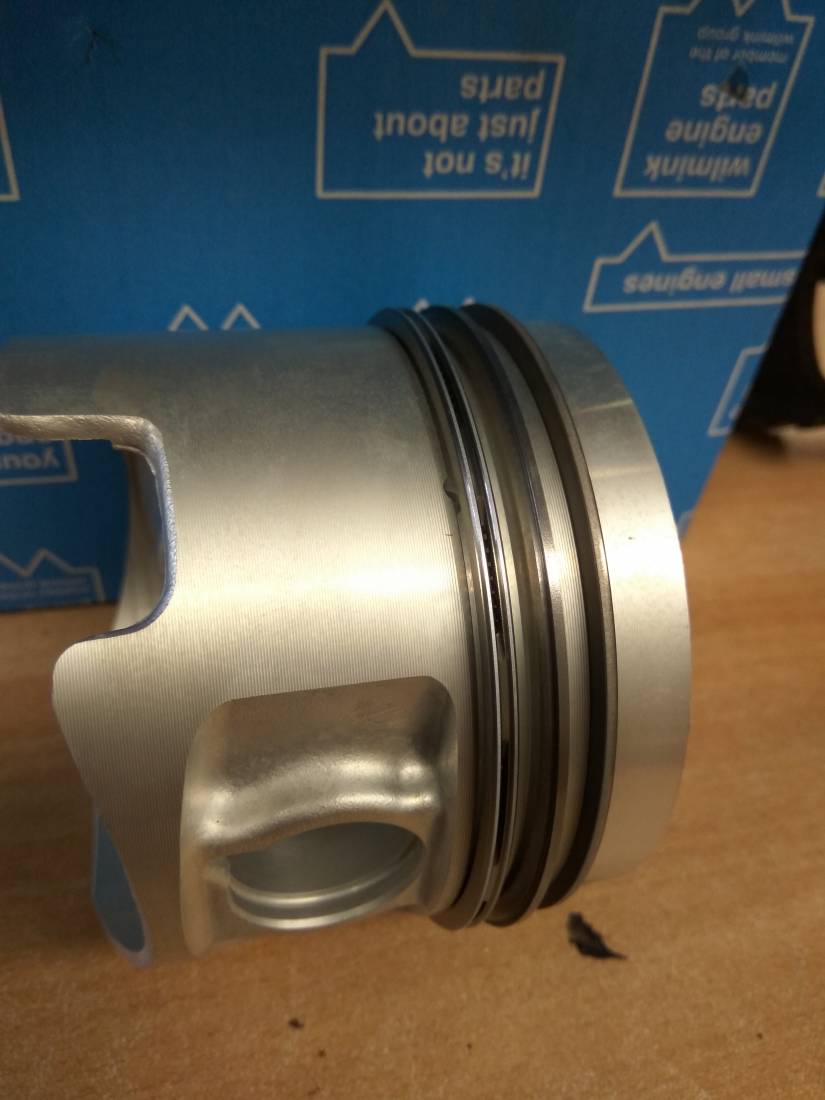

Et les nouveaux:




















G60 fire and ice
G60 rallye
G60 syncro
EO 16V
EO 8V
GTI 16v 20vT
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique 30 Nov 2023 20:44 #88585

Superbes les nouveaux pistons :puik:
Membre du G60 Classic Club France

Corrado G60 LC6V
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique 01 Déc 2023 00:49 #88593

Tu vas prendre un peu de couple :P
Membre du comité du G60 Classic Club France
Volkswagen Golf 2 GTI Edition One 8s 90'
Volkswagen Corrado G60 91'
Peugeot 106 XR 1.1 93'
Citroën C15 D First 98'
Peugeot 206 s16 00'
VW Touran TDI Design Edition 2 09'
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique Hier 17:57 #88606

  • G6016V (Mathieu)
  • Portrait de G6016V (Mathieu)
  • Hors ligne
  • Maître du G
  • Messages : 709
  • Remerciements reçus 51
Un peu :lol:

Vous allez me prendre pour un dingue mais j'ai voulu me faire un peu plaisir lors de la réfection mécanique. En restant sur un moteur non préparé évidemment mais quelque chose d'un peu plus fignolé.
L'important est que l'agrément de conduite soit présent tout en ayant le maximum de fiabilité.

Un paramètre très important pour le bas moteur est l'équilibrage des pièces en mouvement.
Le vilebrequin et son volant moteur (plus la poulie pour les plus pointilleux vire le mécanisme d'embrayage. Même son usure fausse la donne). Je conserve ces 2 pièces donc je n'ai rien "modifié" pour ceux-ci.
Et ensuite les ensembles bielles-pistons. C'est à ce niveau que je vais peaufiner.
La tolérance d'usine était de 14g max de différence entre les ensembles bielles pistons de mémoire.

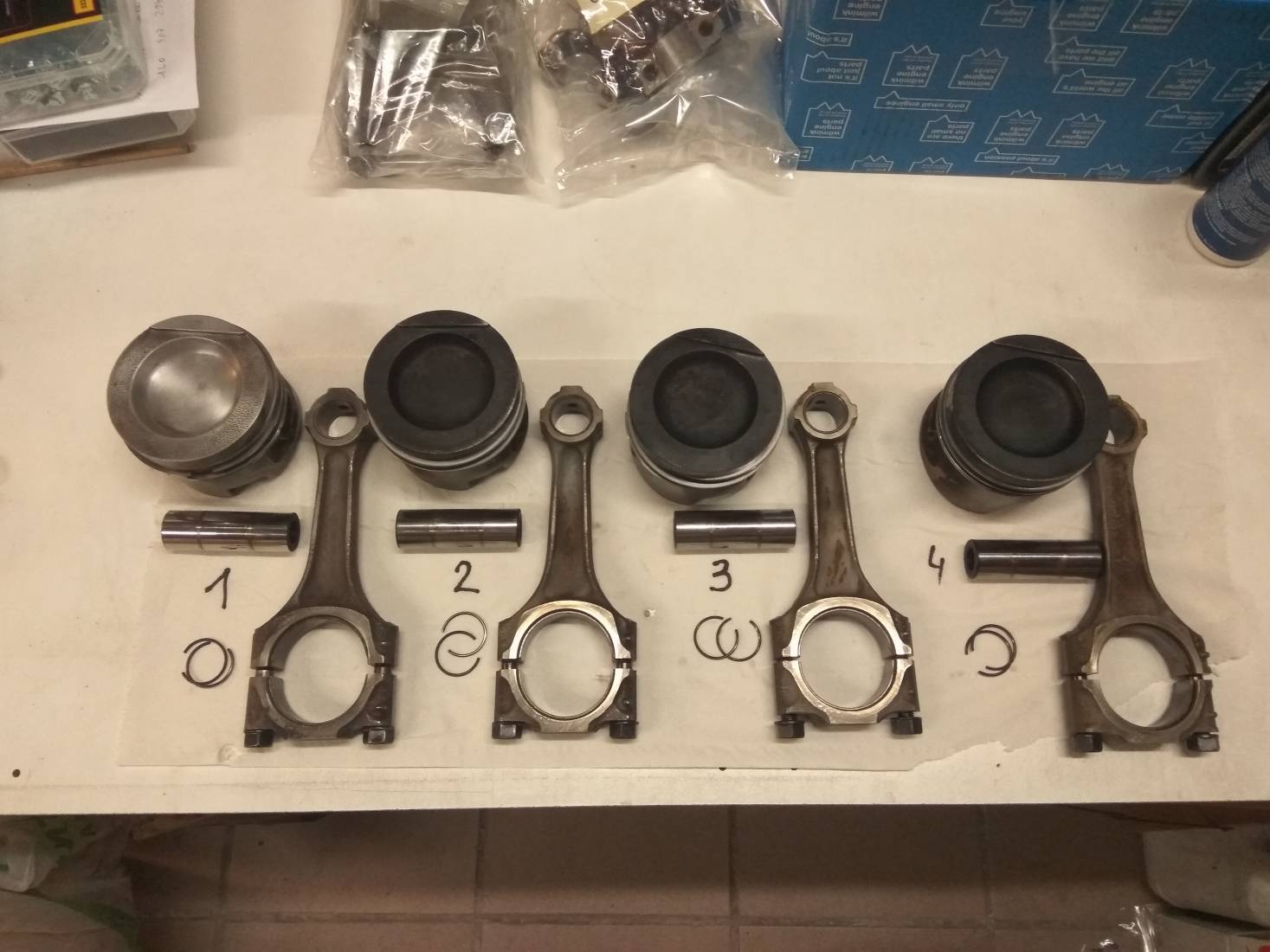

Voilà ce que j'ai obtenu sur les pièces d'origine démontées:
Les pistons et bielles sont traités séparement comme leur mouvement sont différents.
Et vu que les pistons oem ne sont plus utilisés. Je ne m'en suis pas occupés.
























Les bielles sont pesées complètes avec le chapeau et les vis

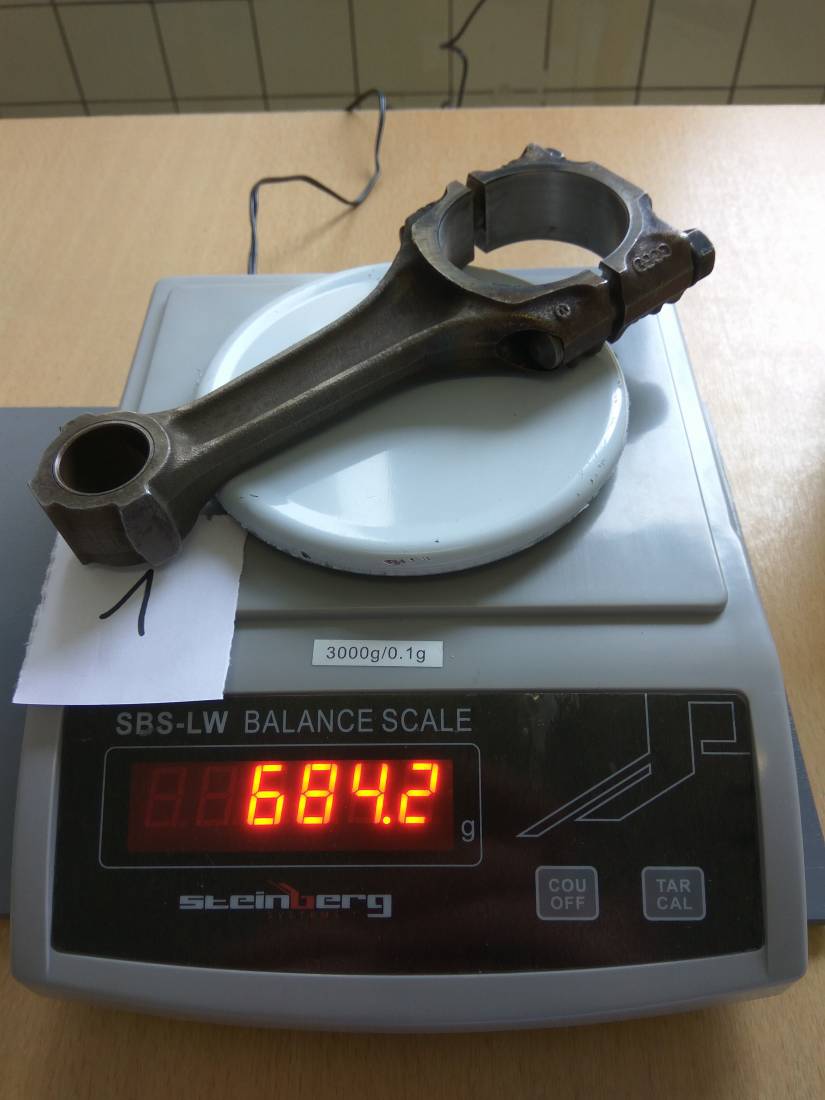

Bielle 1 : 684.2g

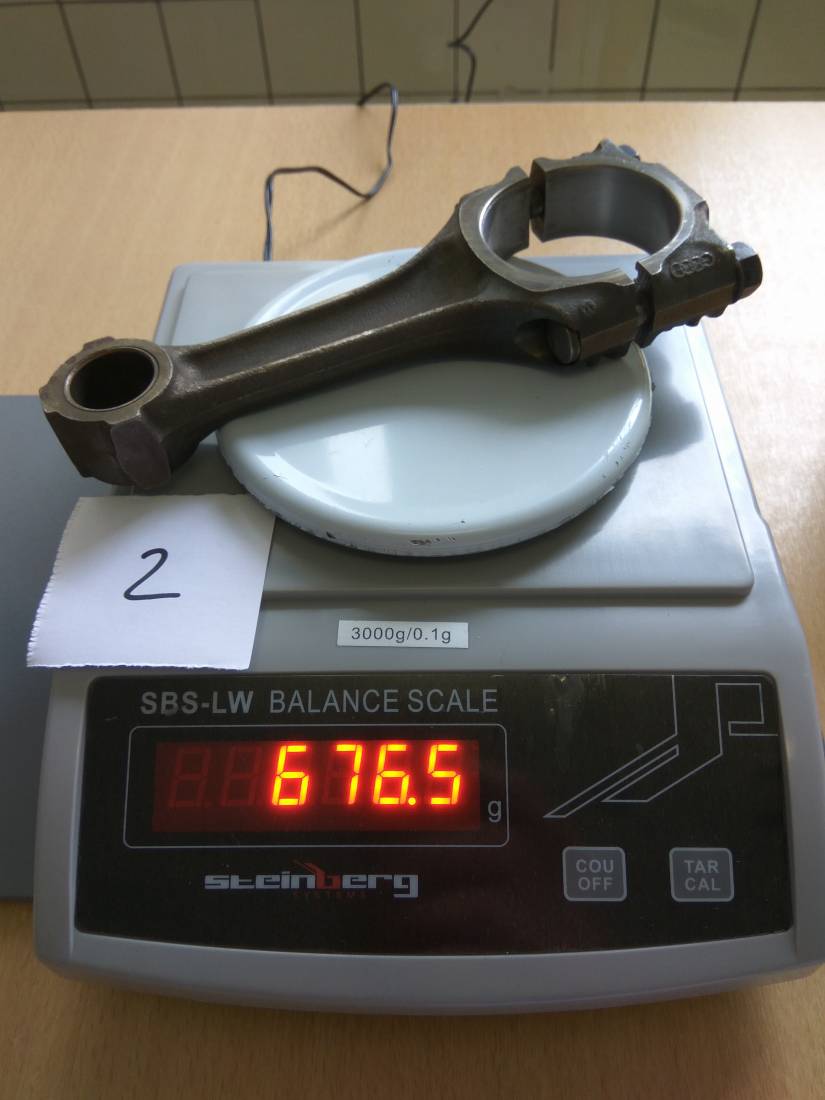

Bielle 2 : 676.5g

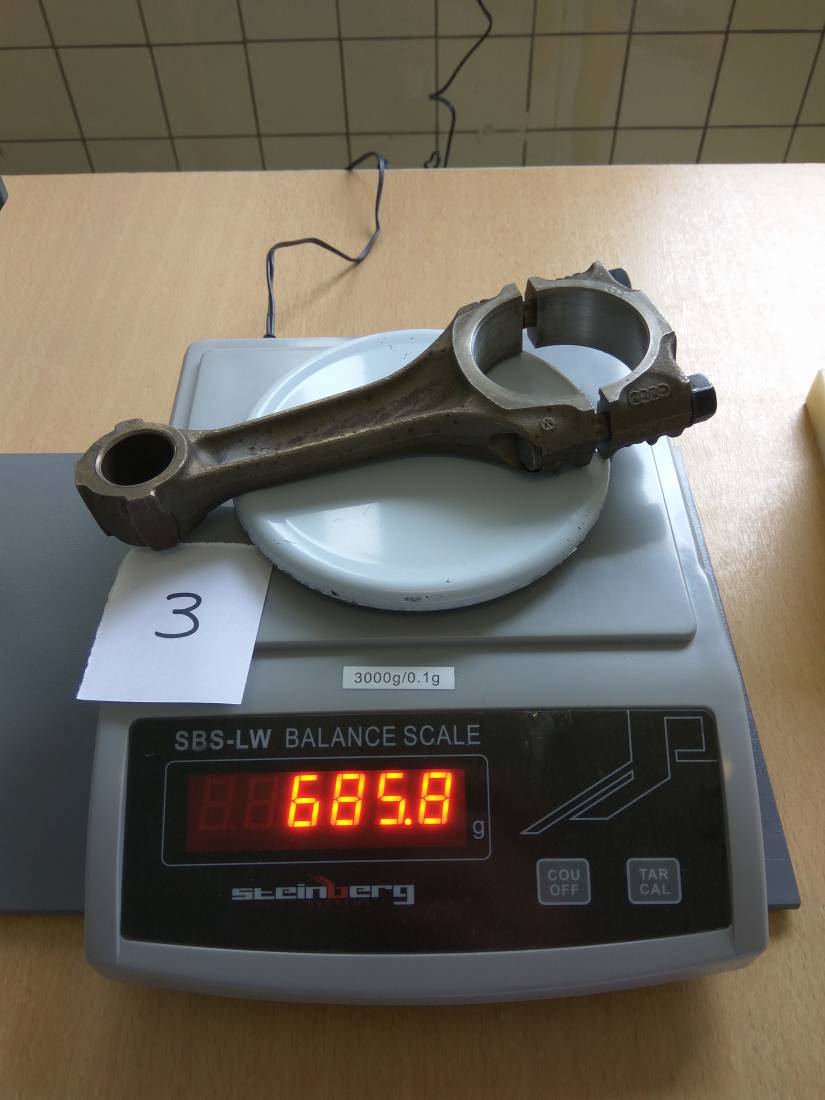

Bielle 3: 685.8g

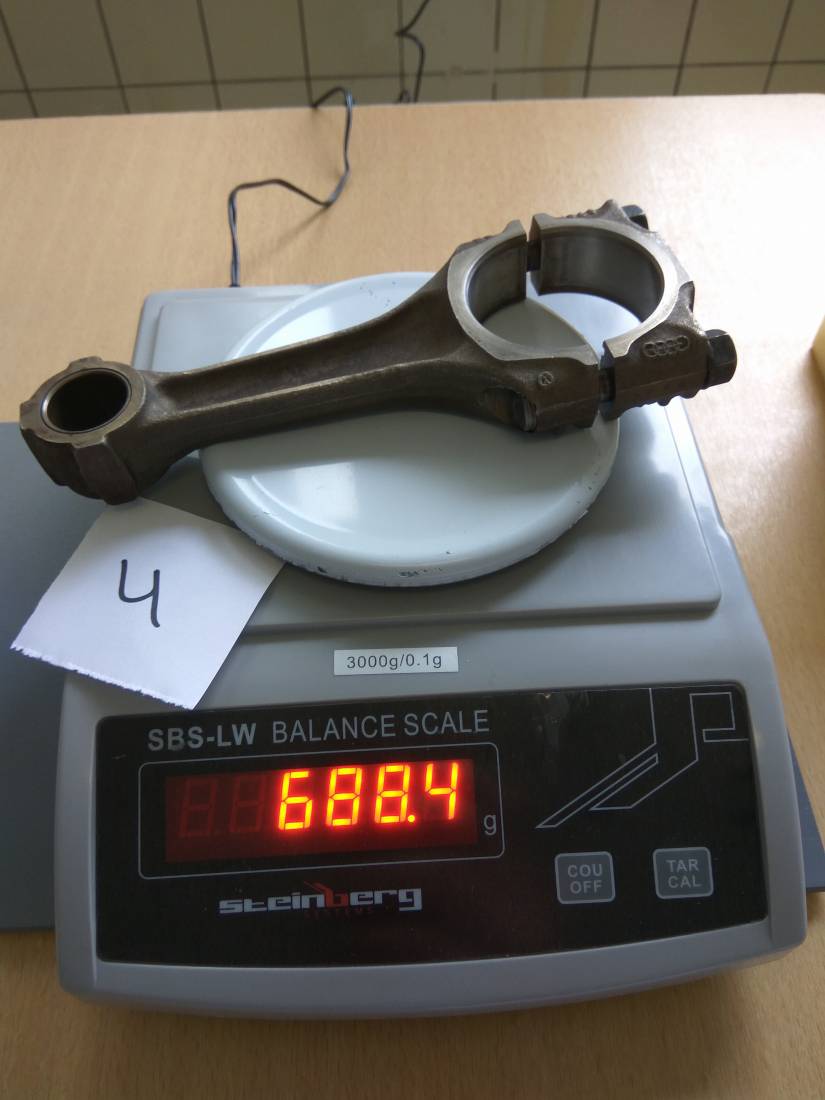

Bielle 4: 688.4g

Donc l'écart max est de 11.9g

Même si le moteur tournait correctement et même si cela ne parait pas beaucoup, ça fait déjà pas mal lors du fonctionnement. Il y a un déséquilibre qui va générer de l'usure un peu plus rapide.
G60 fire and ice
G60 rallye
G60 syncro
EO 16V
EO 8V
GTI 16v 20vT
Dernière édition: Hier 17:58 par G6016V (Mathieu).
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique Hier 18:26 #88607

  • G6016V (Mathieu)
  • Portrait de G6016V (Mathieu)
  • Hors ligne
  • Maître du G
  • Messages : 709
  • Remerciements reçus 51

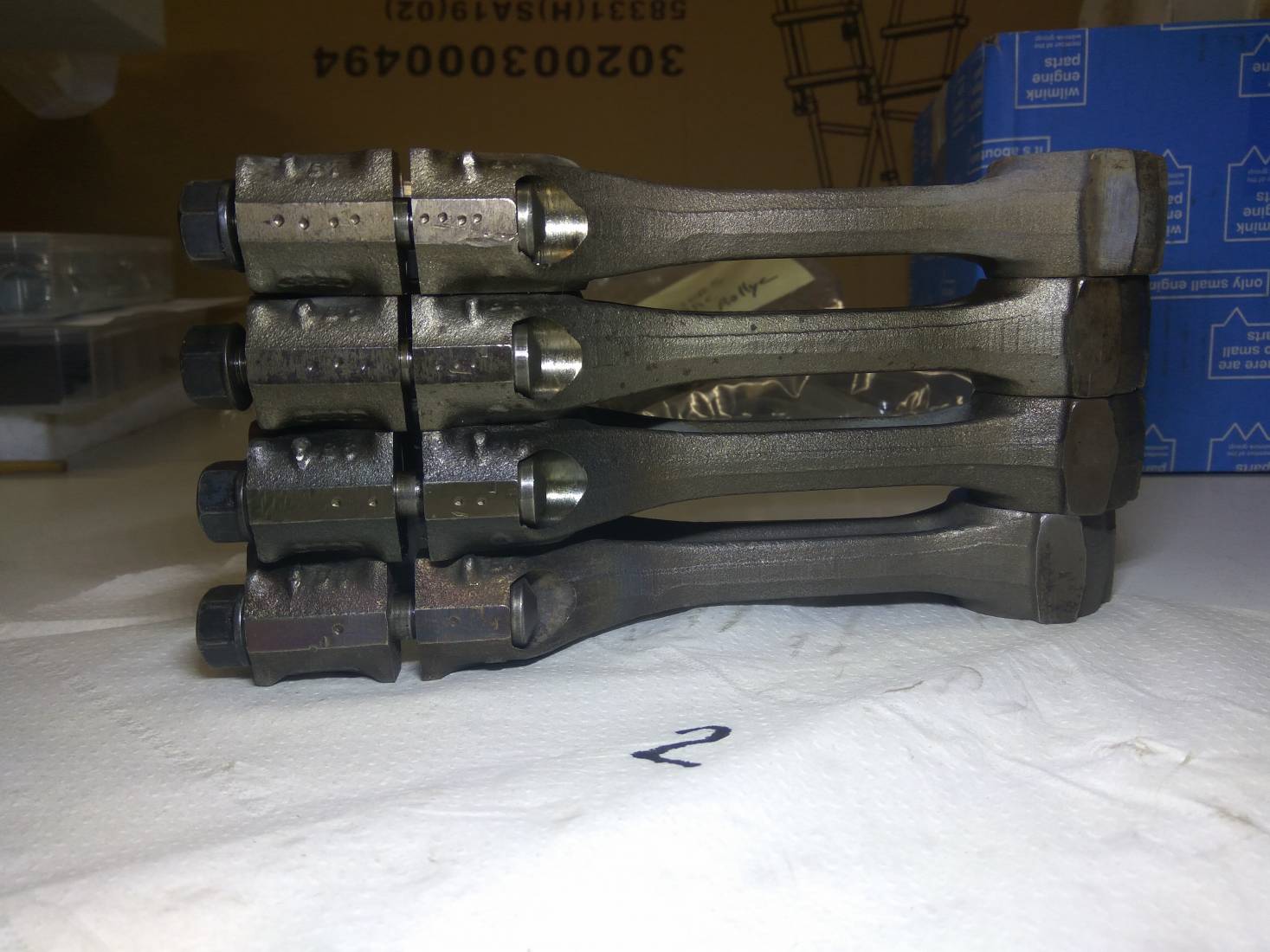

Comme le mouvement de la bielle est complexe et pas sur un seul axe. Sa mise au poids ne peut pas être effectuée globalement.
Il faut dissocier la tête et le pied et les équilibrer séparément.

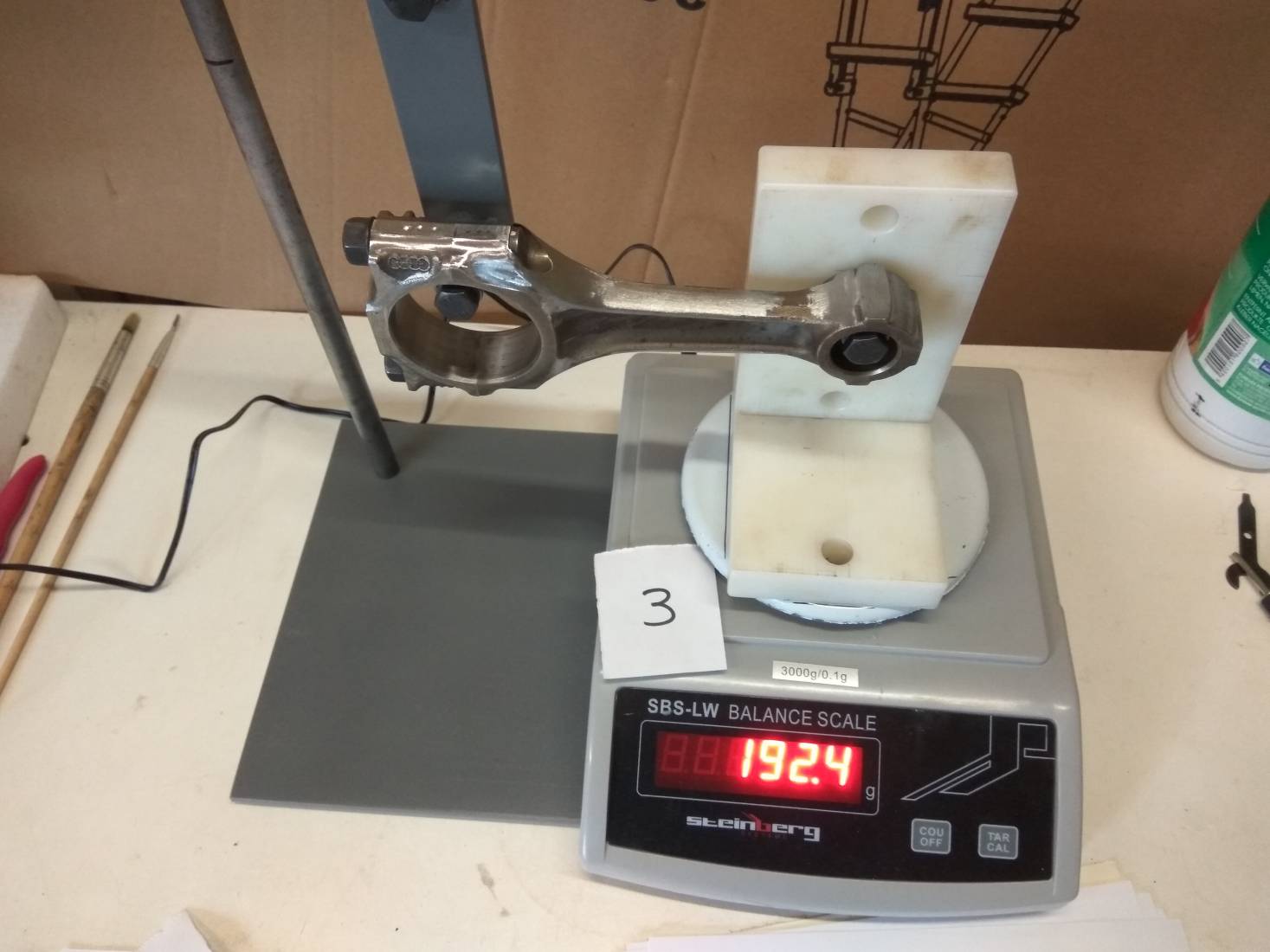

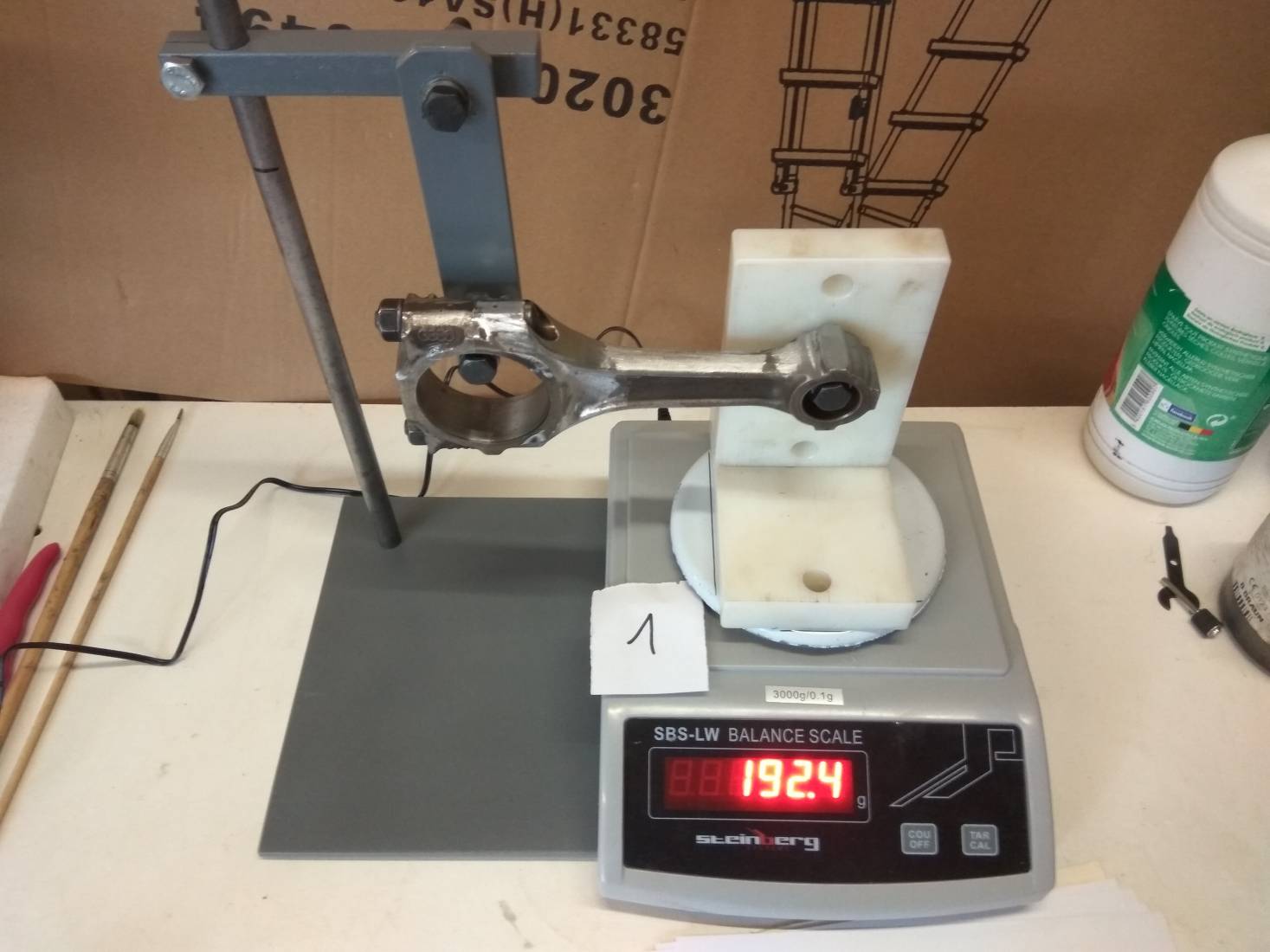

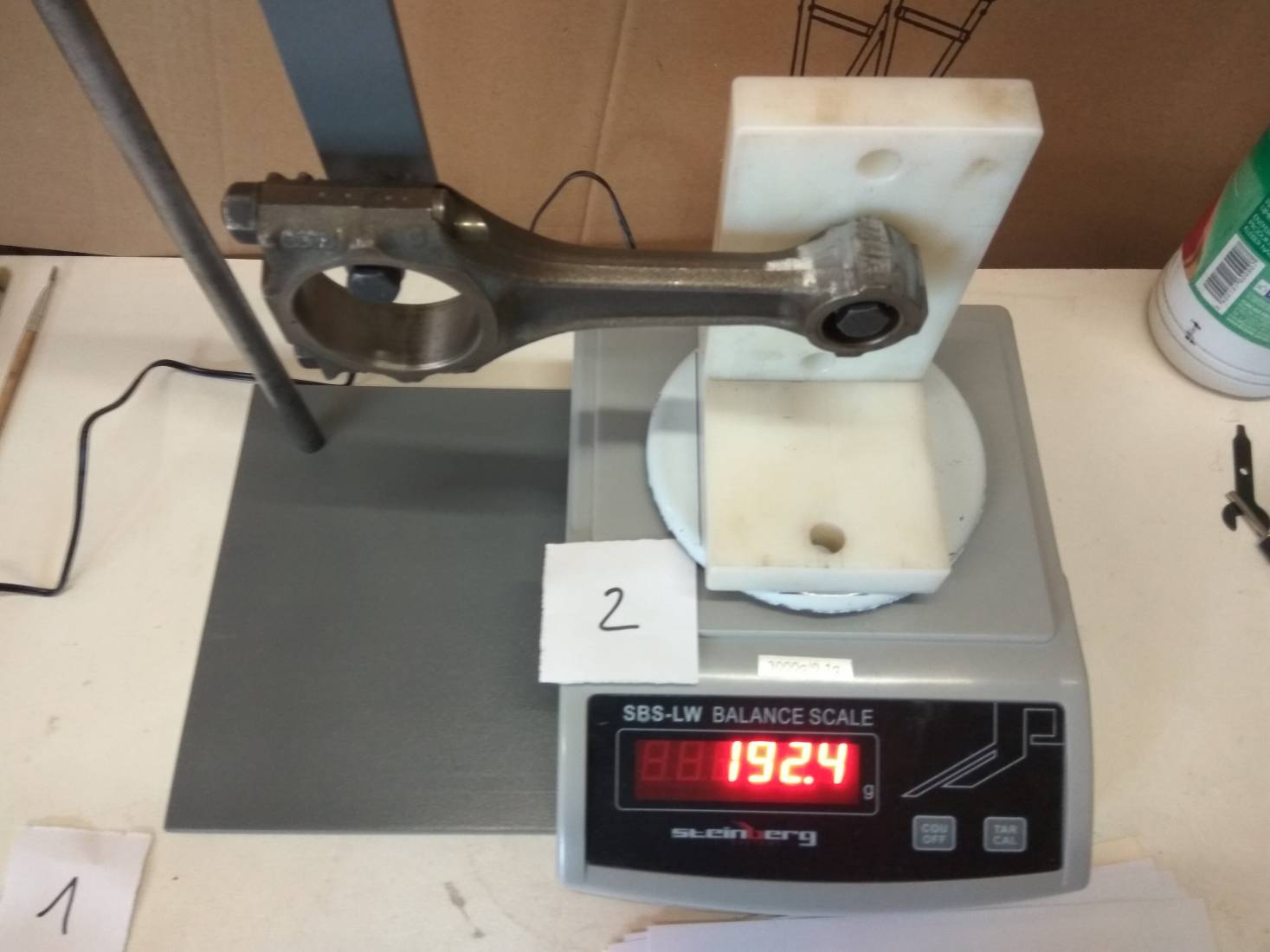

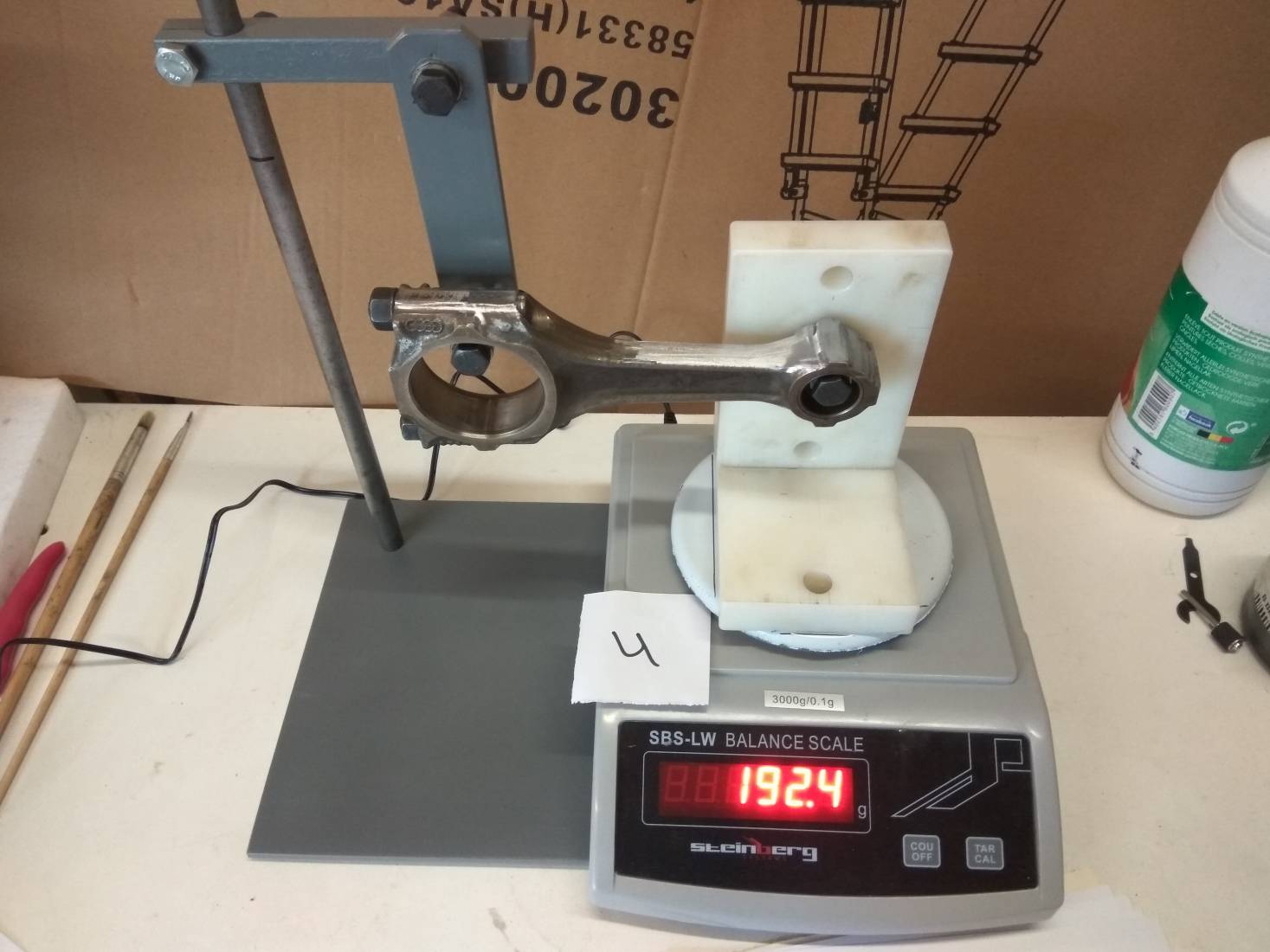

Côté pied:

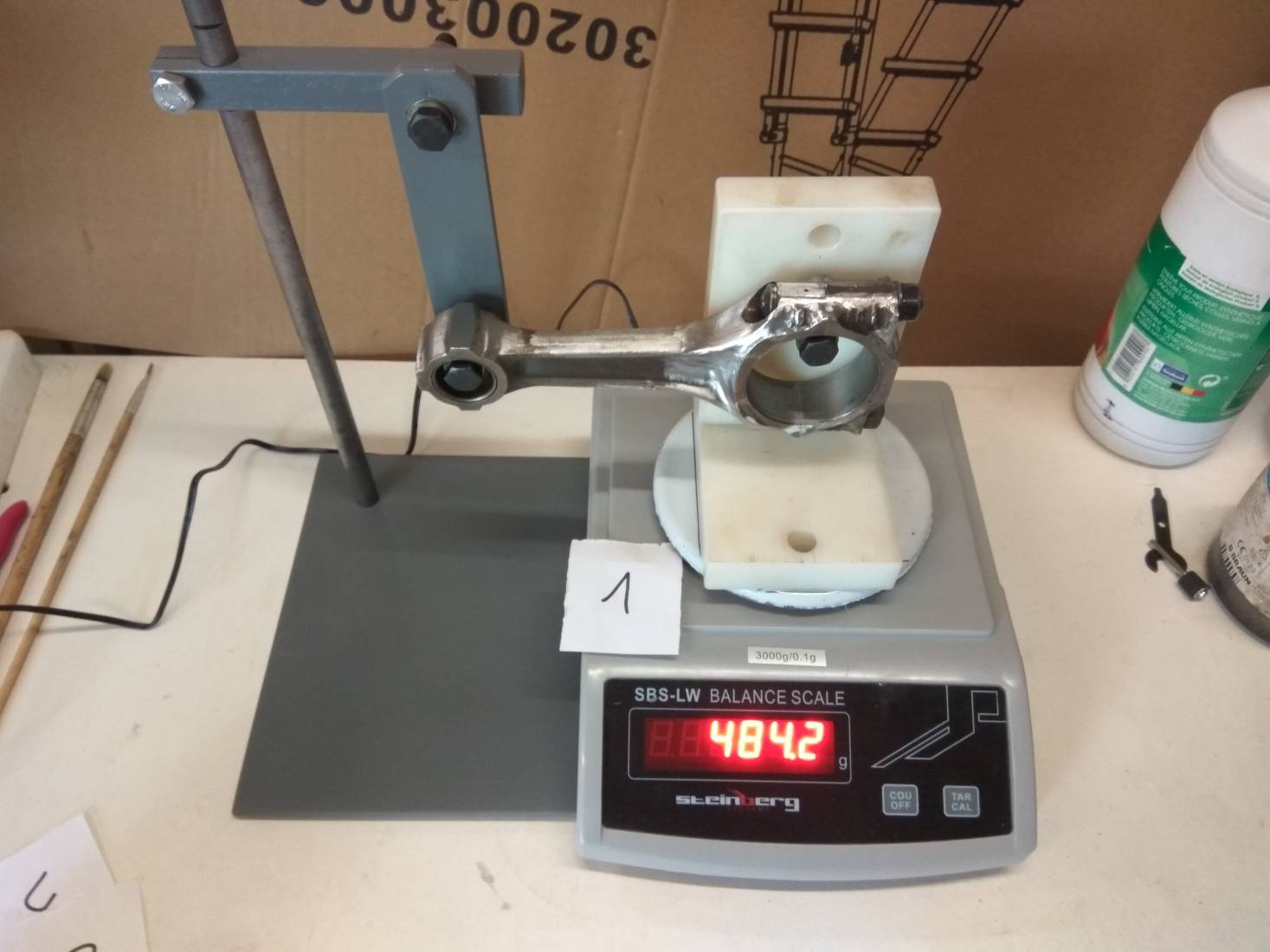

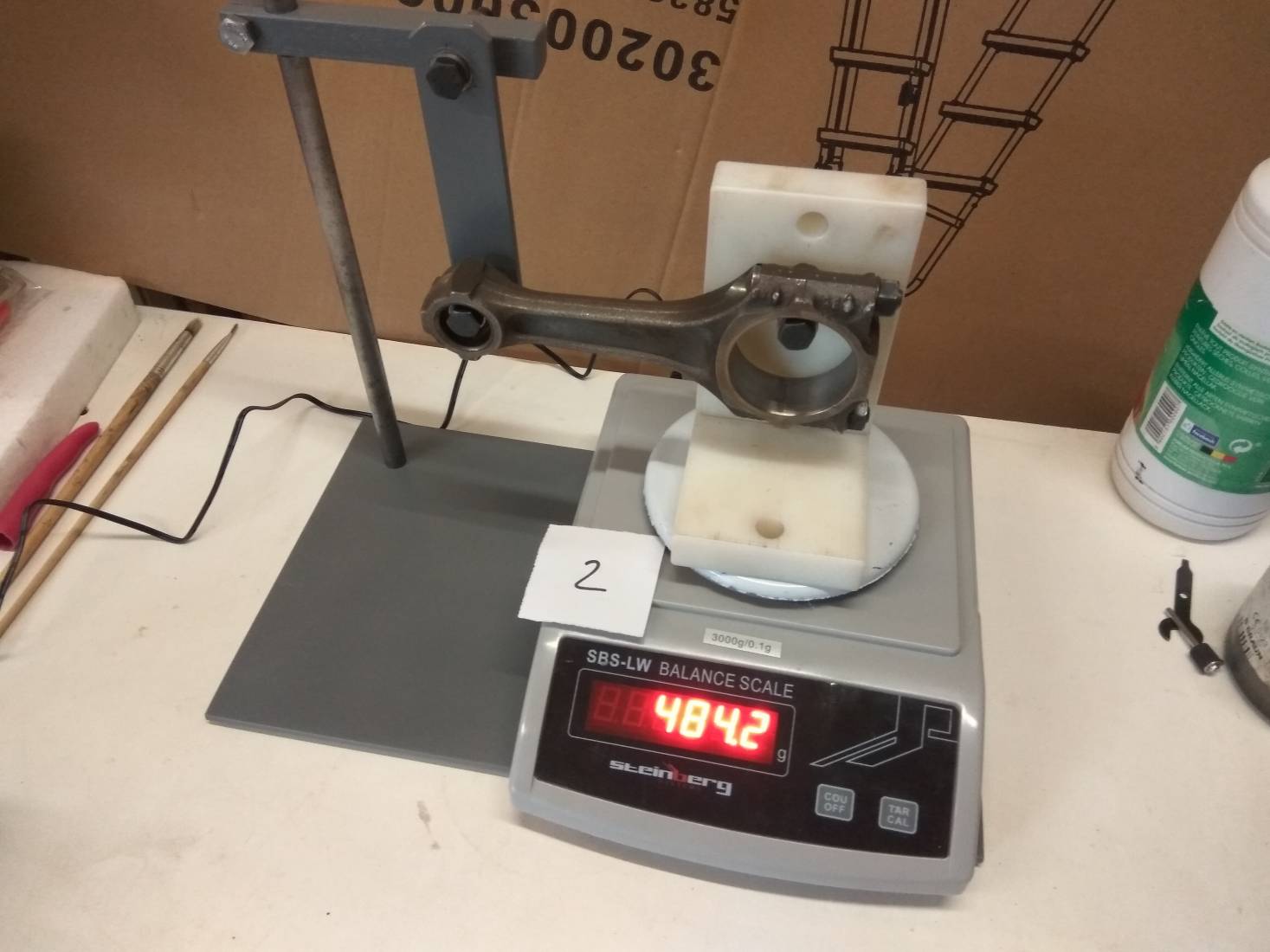

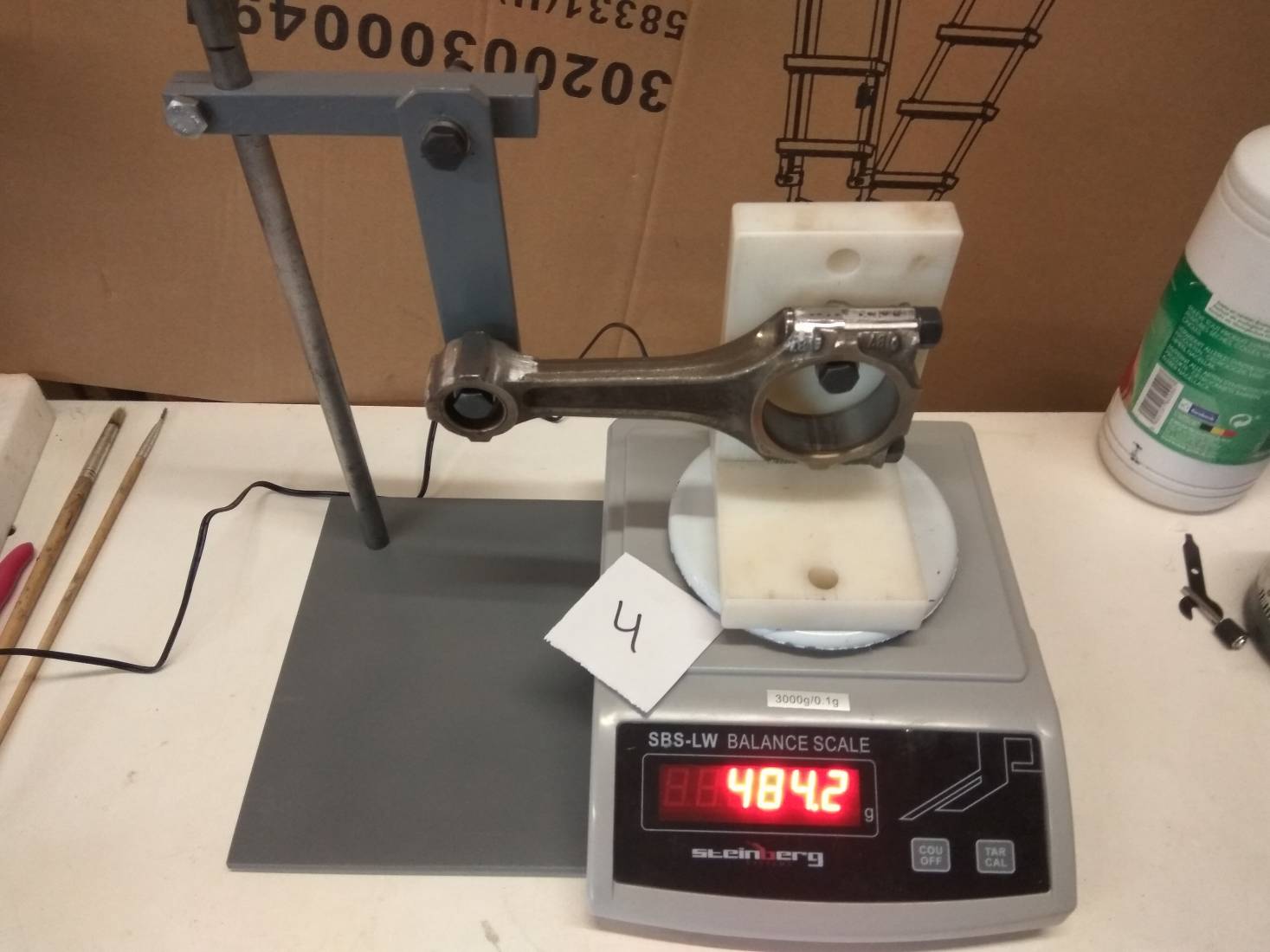

Côté tête:

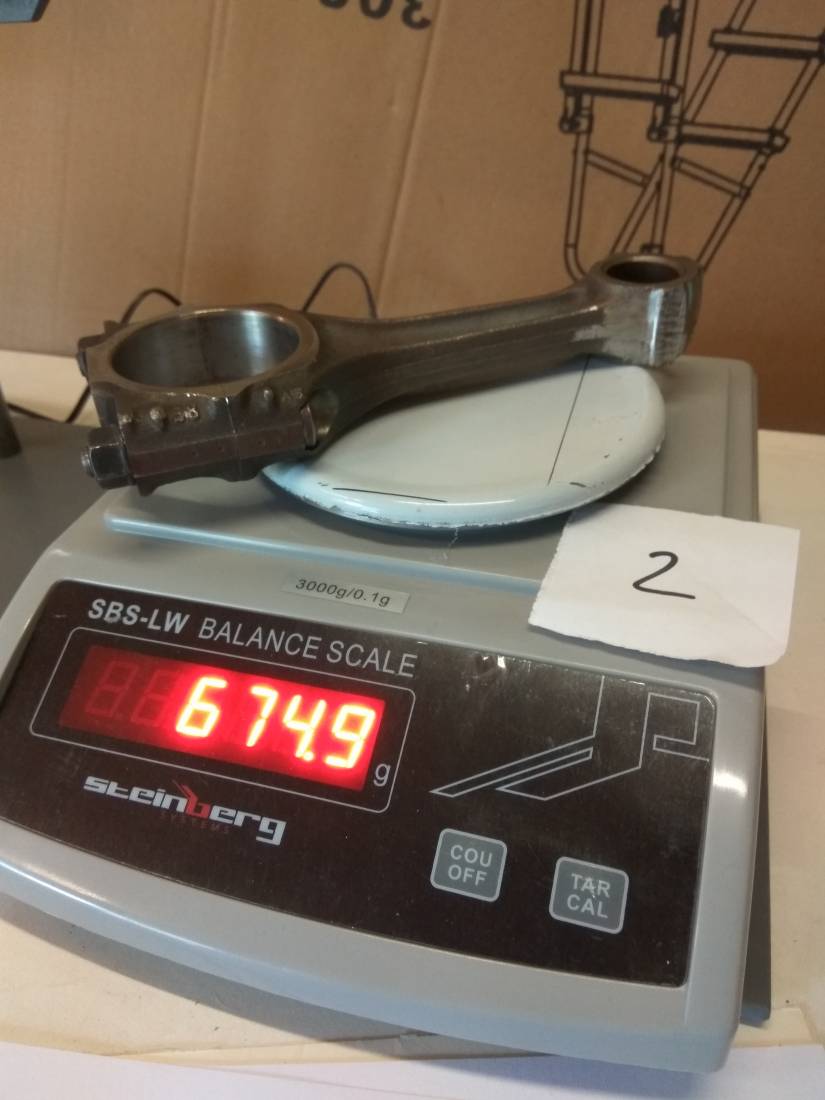

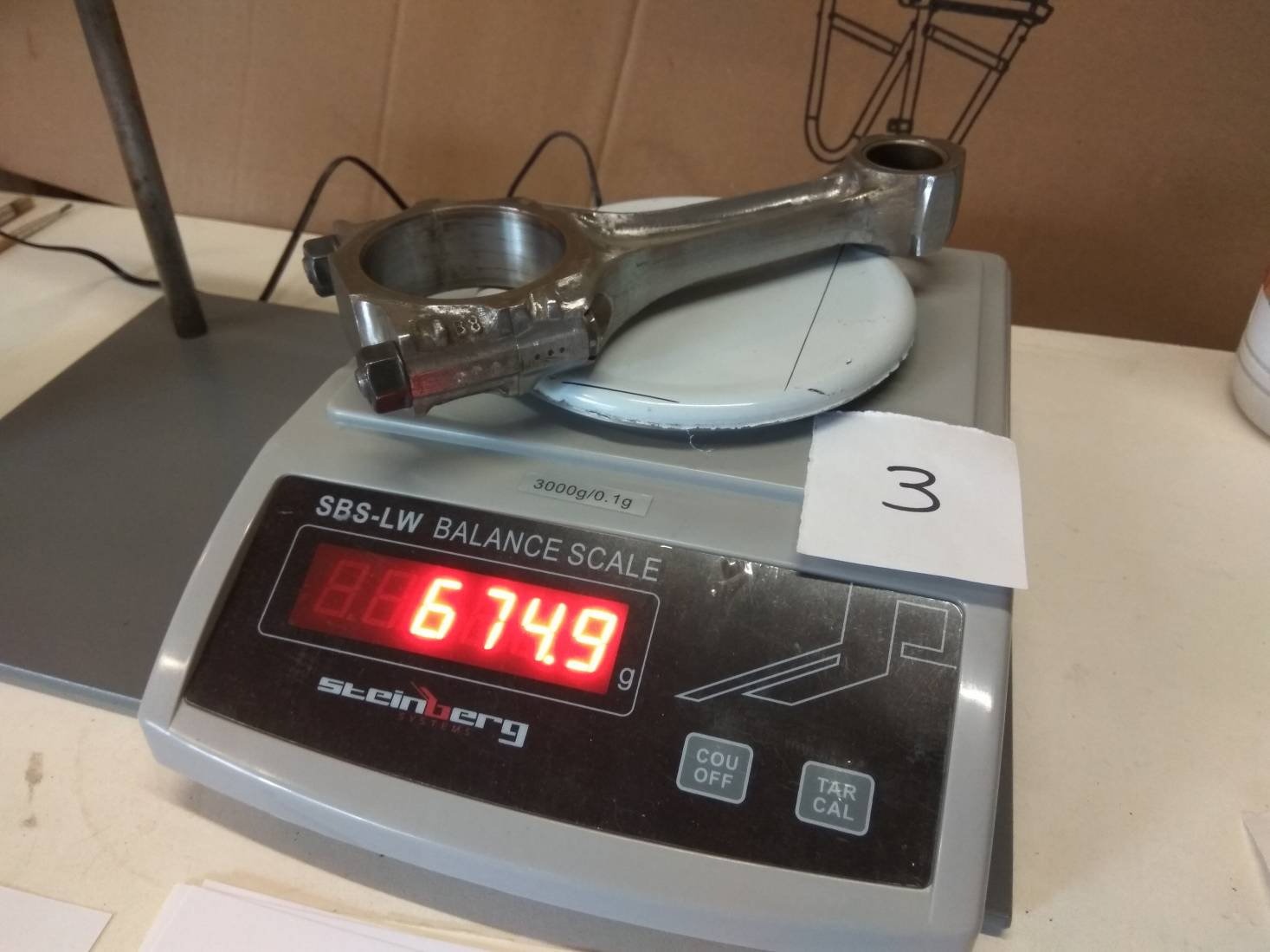

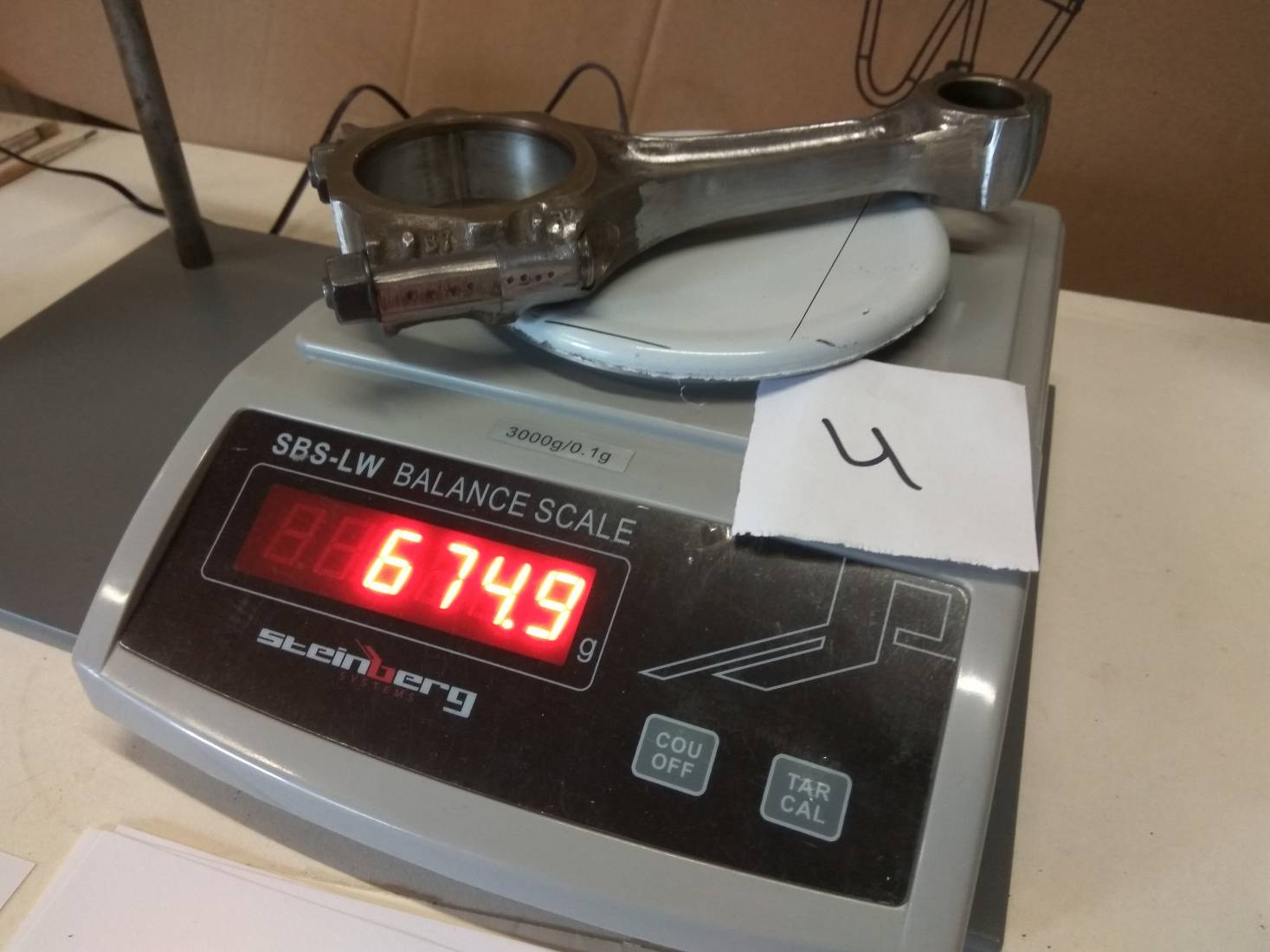

Et complètes:











G60 fire and ice
G60 rallye
G60 syncro
EO 16V
EO 8V
GTI 16v 20vT
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique Hier 18:33 #88608

  • G6016V (Mathieu)
  • Portrait de G6016V (Mathieu)
  • Hors ligne
  • Maître du G
  • Messages : 709
  • Remerciements reçus 51

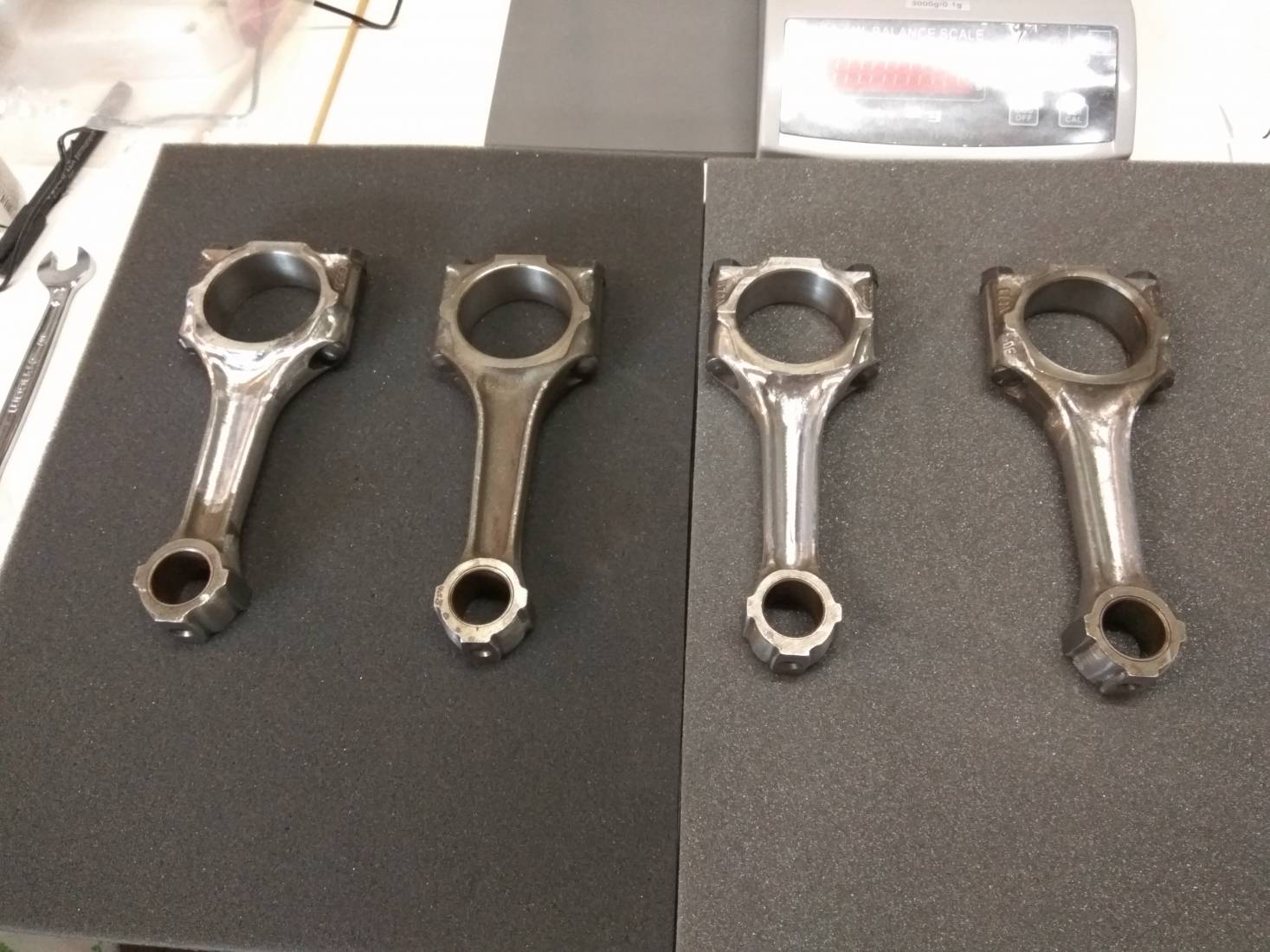

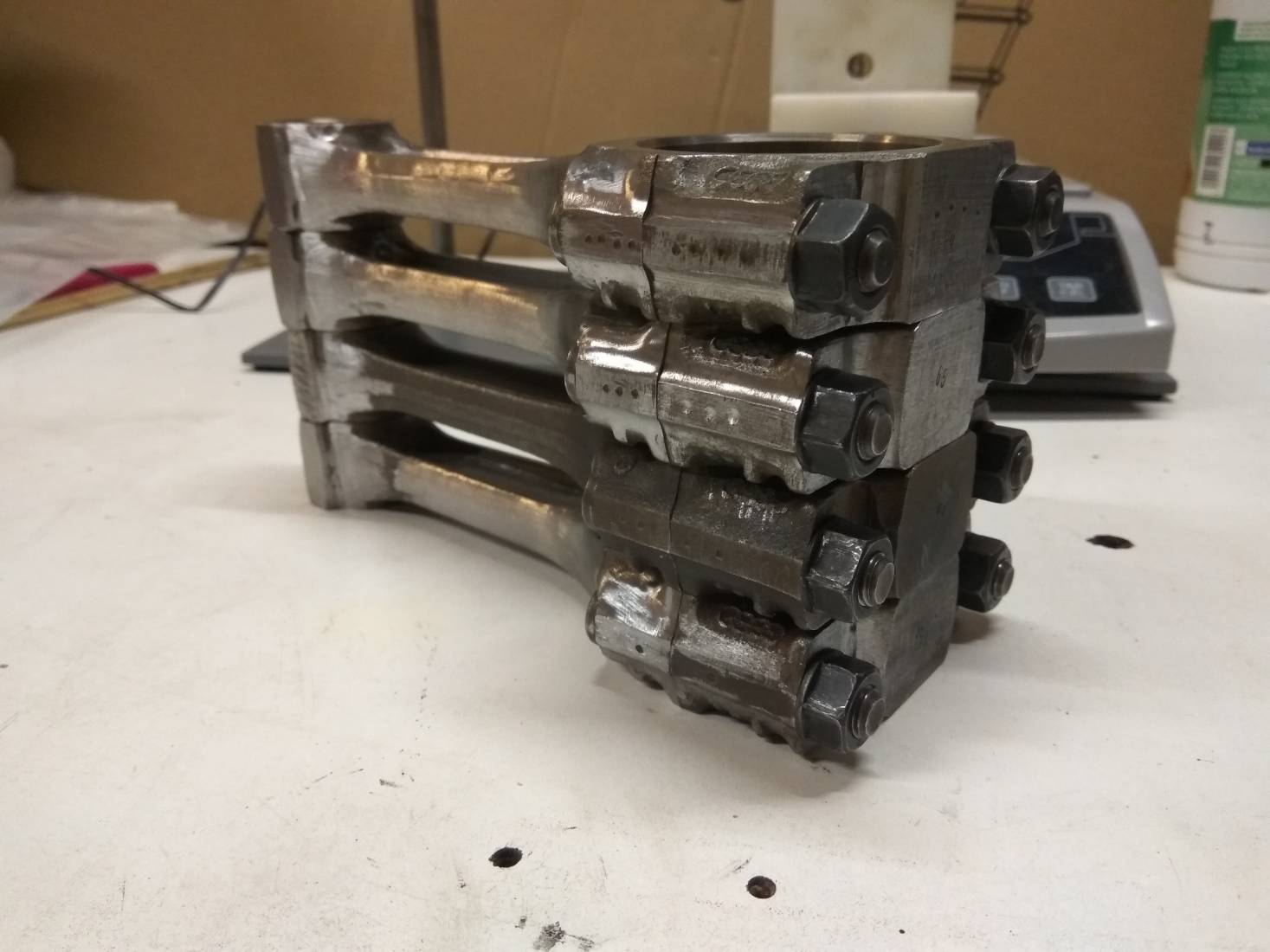

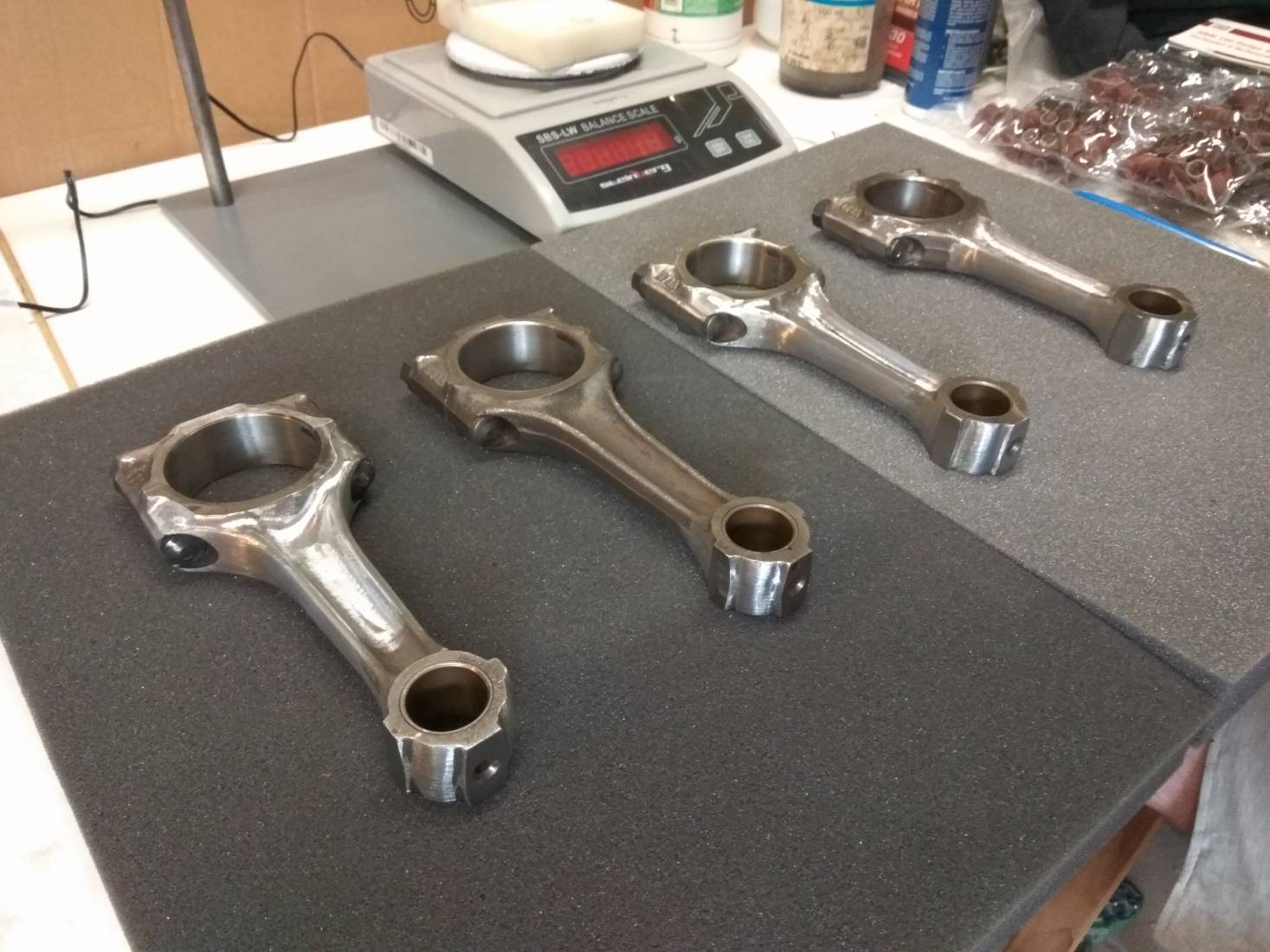

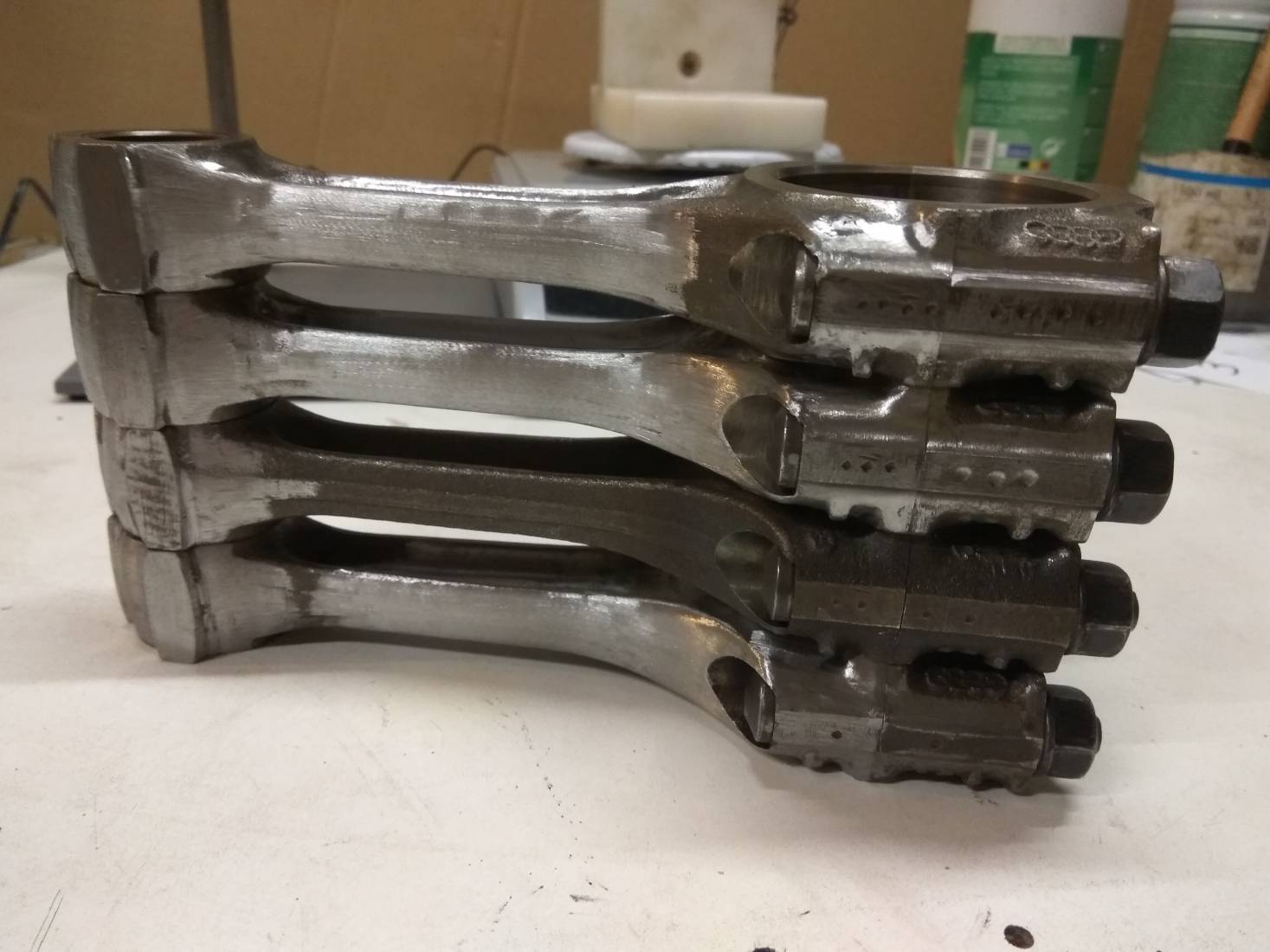

Et voilà les bielles terminées B)

















G60 fire and ice
G60 rallye
G60 syncro
EO 16V
EO 8V
GTI 16v 20vT
L'administrateur a désactivé l'accès en écriture pour le public.

Golf Rallye LC5Z de Belgique Hier 18:40 #88609

  • G6016V (Mathieu)
  • Portrait de G6016V (Mathieu)
  • Hors ligne
  • Maître du G
  • Messages : 709
  • Remerciements reçus 51

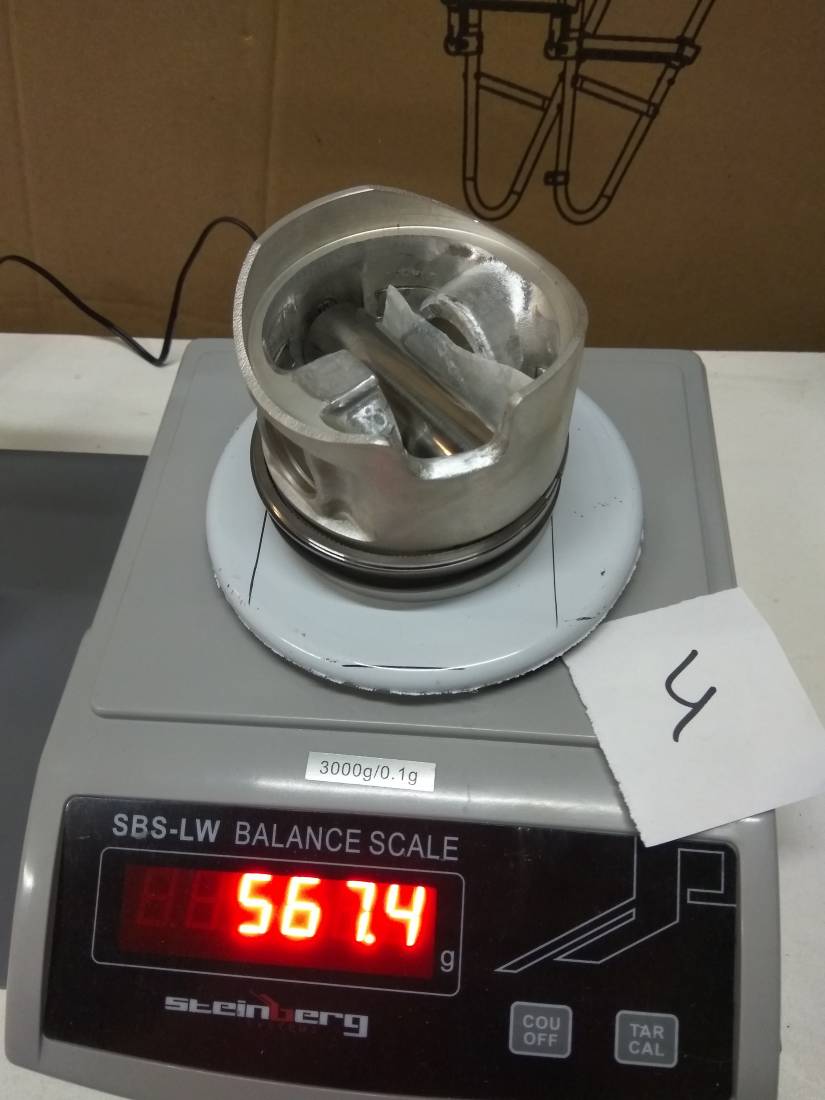

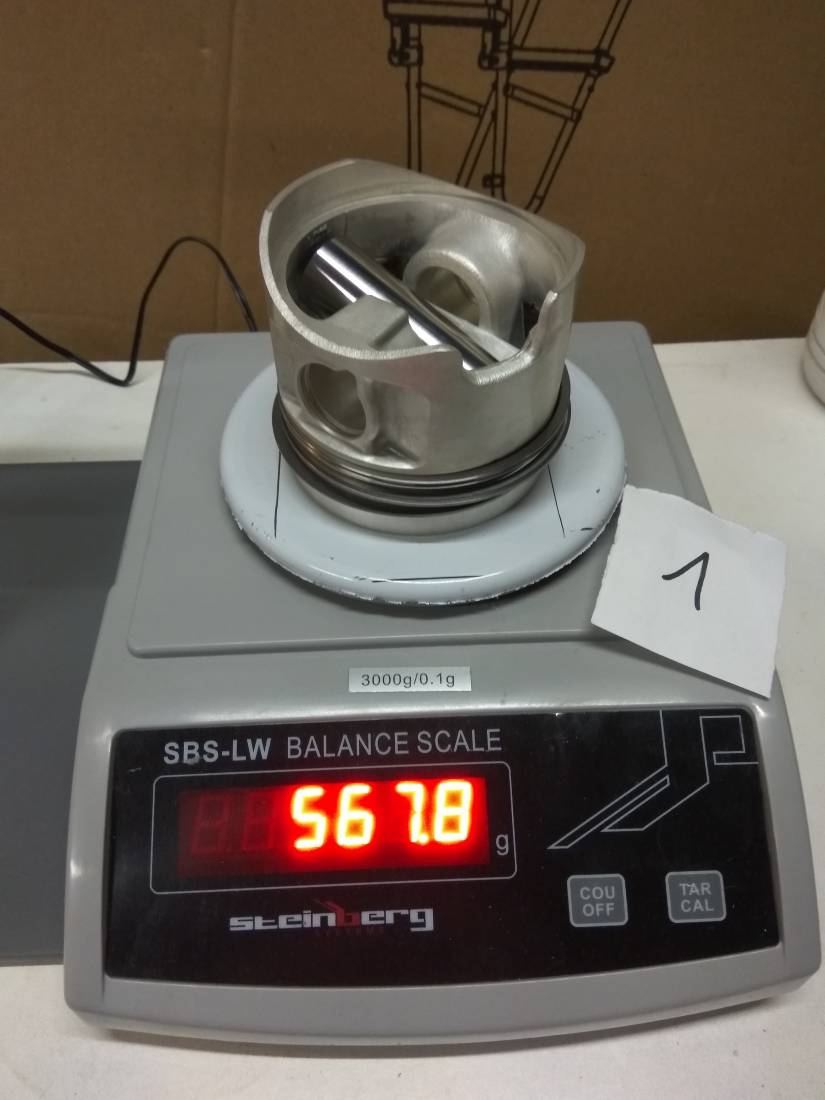

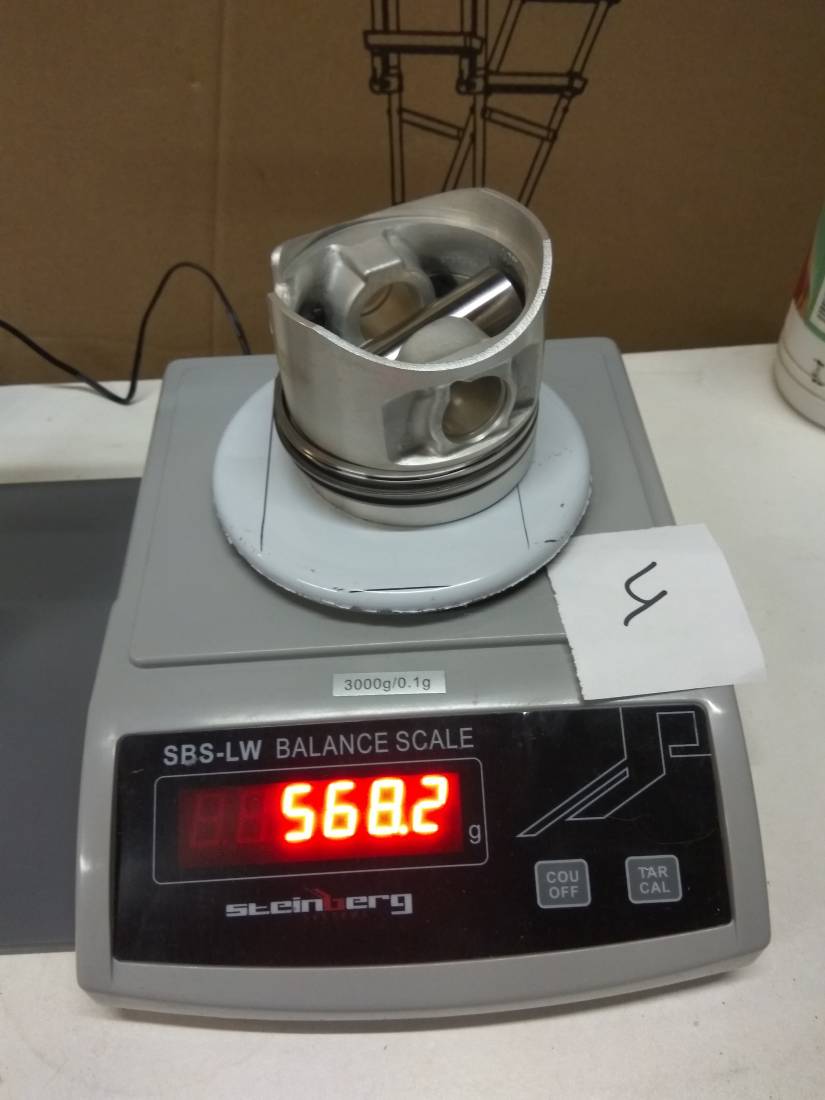

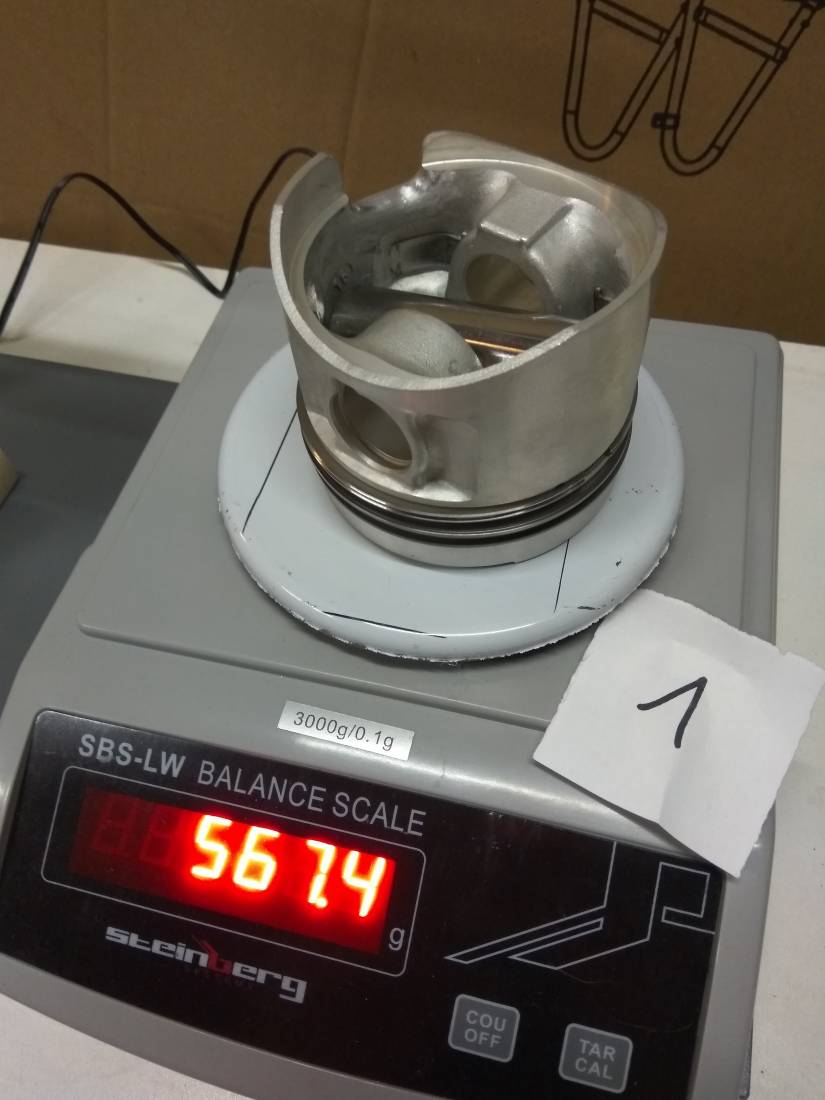

Au tour des pistons maintenant.

La mise au poids est globale cette fois, c'est nettement plus simple.

Même neufs, il y a de faibles différences. Impossible qu'ils soient tous du même poids.














Le piston n°2 a la masse la plus faible. Cela sera notre référence pour s'occuper des 3 autres.








Pistons terminés également B)
Pièces jointes :
G60 fire and ice
G60 rallye
G60 syncro
EO 16V
EO 8V
GTI 16v 20vT
L'administrateur a désactivé l'accès en écriture pour le public.
