Si par hasard quelqu'un aurait un schéma précis et complet ou des photos détaillées du circuit de dépression g60 syncro.

la connexion du syncro, la vanne bypass, le T, le papillon, le réservoir de dépression, ...

Cela m'aiderait grandement

Merci à vous

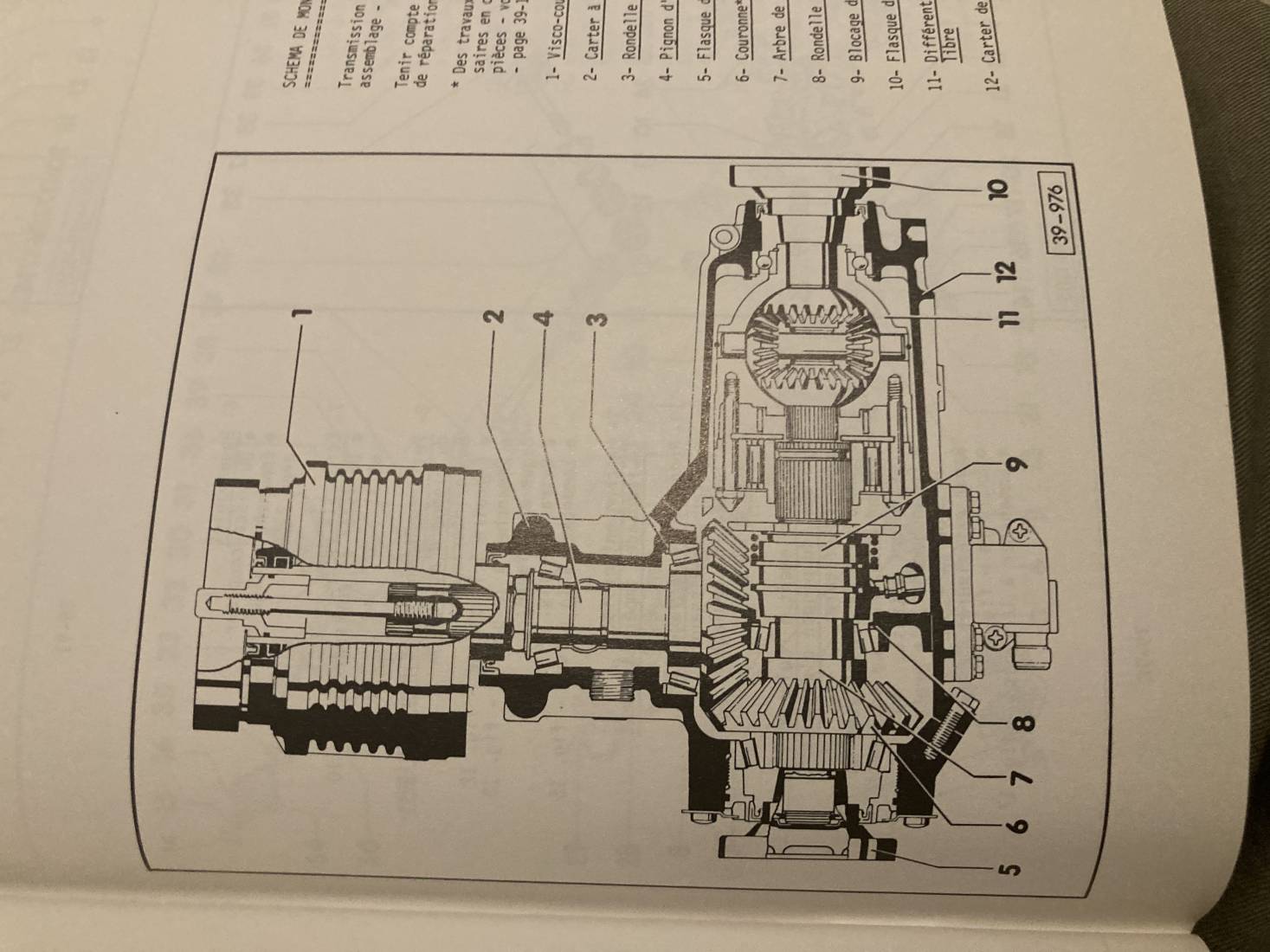

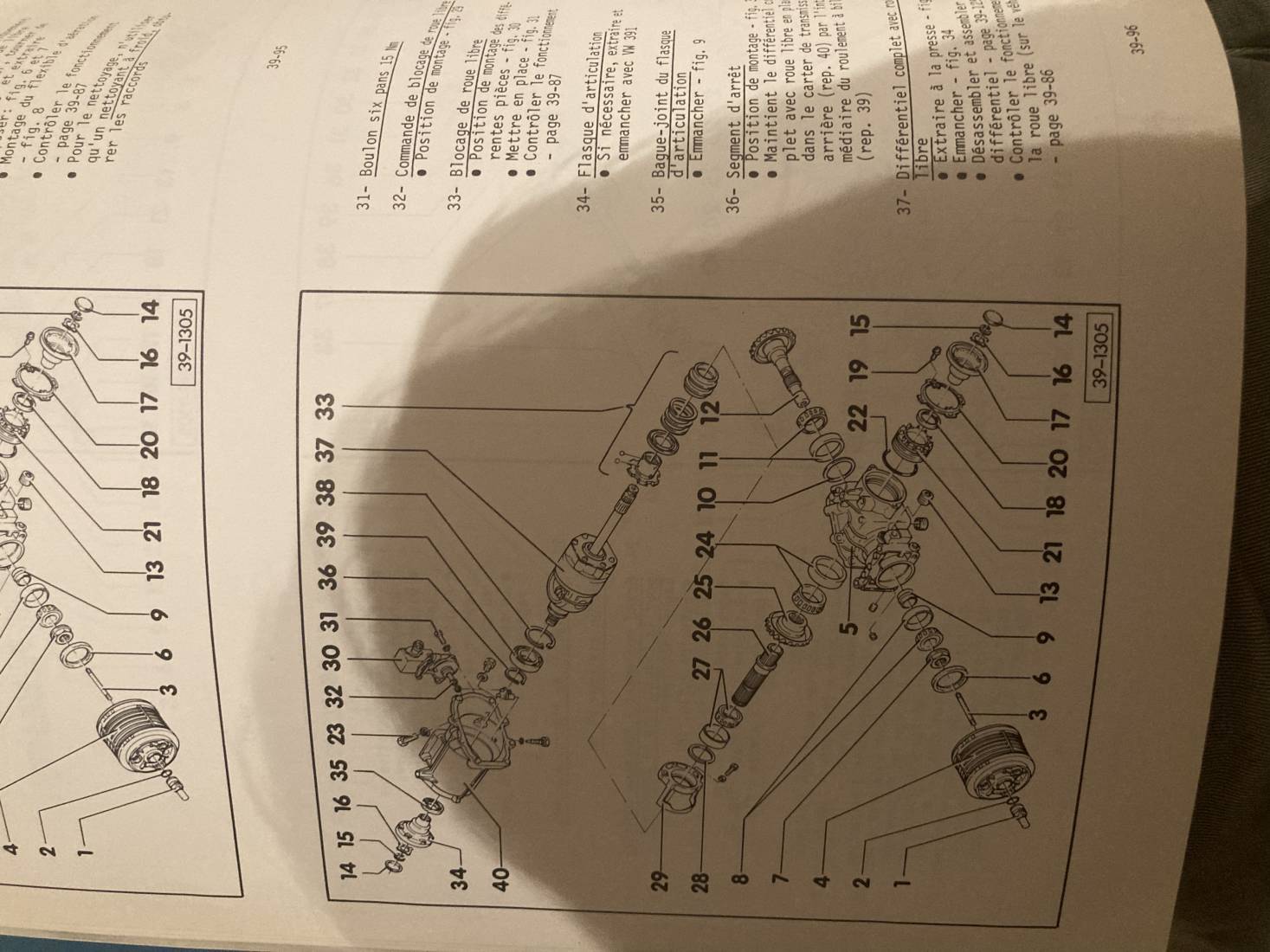

Bon je n’ai rien compris à tous ce que tu demandes mais c’est de ça que tu parles

Merci David. Cela n'est pas tout à fait cela effectivement

C'est vraiment un schéma du circuit de dépression. Il était partiellement démonté lorsque la rallye est arrivée au garage et du coup, je recherche des infos complémentaires

Lequel de circuit il te faut ?

Normalement, tu as les infos dans les fiches techniques mais pas uniquement un circuit.

Le circuit du pont arrière est spécifique. Celui du canister d'antipolution fait partie du circuit d'essence sauf erreur.
La clim, y en a pas sur les Rallye mais il y a des éléments commun comme le réservoir à boule dans l'ail.. etc etc

Tu as raison Alexandre

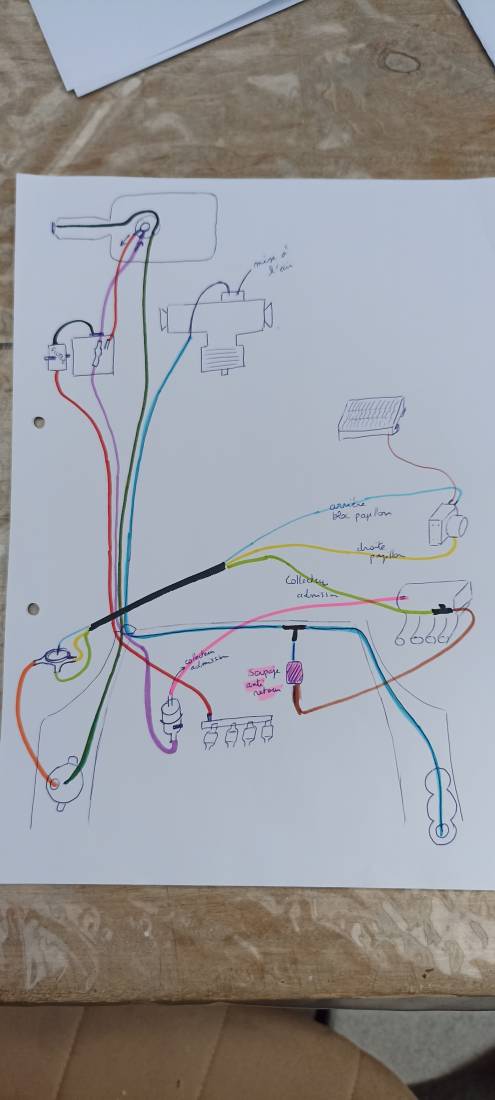

J'ai essayé de faire un schéma. Vous en pensez quoi ?

Bien joué

Pour pinailler, j'ajouterai le tuyaux de dépression de l'admission du papillon au compteur de vitesse pour les infos de conso et de pression G.

Cela te paraît bon Alexandre

Effectivement il reste encore la connexion entre le papillon et le compteur. Il me faudrait trouver une photo pour visualisez l'endroit sur le papillon.

Il me semble que cela est juste. La réserve d'air pour le pont arrière est faite et stockée dans le réservoir à boule dans l'ail. Pour le canister, il y a le schéma en autocollant sur le radiateur mais dans l'ensemble, rien ne me choque


Pour le compteur,de mémoire et à verifier, c est celui du haut. Celui du bas est pour le calculo.

Merci à toi

Je vais essayer de trouver des photos au niveau du papillon.
